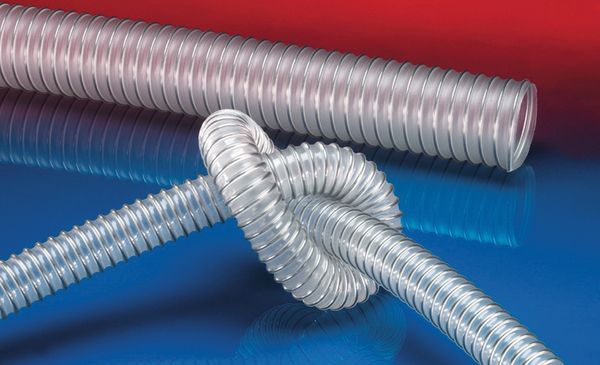

AIRDUC® PUR-INOX 351 FOOD-AS (MD)
Tubo antistatico per alimenti e tubo farmaceutico, medio peso e filo di acciaio inossidabile rinforzato (INOX)
Dettagli del prodotto
Applicazioni
- tubo flessibile per polvere abrasiva, materiale sfuso, granuli e per gas
- Industria alimentare, industria farmaceutica: cibo, prodotti farmaceutici
- Promozione di es. Riso, cibo secco, prodotti a base di cereali, zucchero, latte in polvere, polvere, caffè, tè, cereali, farina, alimenti surgelati
- Trasportatori in depressione, trasportatore di aspirazione, sistema di dosaggio
- Comprimitrice
- Miscelatore, asciugatrice, confezionatrice, riempimento e svuotamento big-bag, mulino
- area potenzialmente esplosiva
Proprietà
- Esecuzione medio pesante
- altamente resistente all'abrasione
- L'ammissione al Regolamento UE 10/2011, CE 1935/2004 e UE 2015/174 da un laboratorio di test indipendente per il tubo completo, la qualità del cibo in poliuretano: FDA 21 CFR 177.2600
- Approvazione secondo il Regolamento UE 10/2011 (simulante alimentare E) e CE 1935/2004
- inodore e insapore
- resistente ai microbi e all'idrolisi
- buona resistenza a prodotti chimici, oli industriali e idrocarburi
- ottima flessibilità a freddo
- Parete permanentemente antistatica: secondo ISO 8031 resistenza di volume e resistenza superficiale <10⁹ (secondo TRGS 727 <2,5*10⁸ Ω*m and NFPA 652 10⁸-10⁹ Ω)
- secondo ATEX 2014/34/UE (1999/92/CE) e TRGS 727 tedesco: trasporto pneumatico di polveri infiammabili e materiali sfusi (Zona 20, 21, 22 all'interno), aspirazione di polveri combustibili (Zona 22 all'interno)
- secondo ATEX 2014/34/UE (1999/92/CE) e TRGS 727 tedesco: per il trasporto di liquidi infiammabili (all'interno della zona 0, 1, 2), per il trasporto di liquidi non infiammabili, per l'uso in zona 1 e 2 (gas), per l'uso in zona 0 (gas)
- Processo di produzione secondo GMP CE 2023/2006
- Conforme alla normativa RoHS
- REACH in base a -> Informazioni tecniche / tecniche / REACH
Campo di temperatura
- Da -40°C a 90°C
- brevemente fino a 125°C
Costruzione
- Tubo con profilo AIRDUC®
- 1. armato con filo di acciaio armonico incorporato nella parete; Spirale: filo di acciaio inossidabile (INOX)
- 2. Parete: permanente antistatico premium ether-poliuretano (Pre-PUR®)
- 3. Spessore della parete circa 1,0 mm
Varianti di consegna
- Ulteriori dimensioni e lunghezze disponibili su richiesta
- trasparente (standard)
- Personalizzato. La marcatura del prodotto
Varianti di articolo
Ø interno
(Pollici/mm)
(Pollici/mm)
Ø esterno
(mm)
(mm)
Sovrapressione
DIN 26057
(allungamento del 50%)
(bar)
DIN 26057
(allungamento del 50%)
(bar)
Vuoto
DIN 26057
(fissato assialmente)
(bar)
DIN 26057
(fissato assialmente)
(bar)
Raggio di
curvatura
(mm)
curvatura
(mm)
Peso
(kg/m)
(kg/m)
Dimensioni
a magazzino
(m)
a magazzino
(m)
Lunghezze
di produzione
(m)
di produzione
(m)
Numero
dell'ordine
dell'ordine
Ø interno (Pollici/mm)
1 / 25
Ø esterno (mm)
33.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
2,640 (4,49)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,680 (1,00)
Raggio di curvatura (mm)
22.00
Peso (kg/m)
0.22
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
1,25 / 32
Ø esterno (mm)
40.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
2,090 (3,56)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,440 (1,00
Raggio di curvatura (mm)
28.00
Peso (kg/m)
0.28
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
1,5 / 38
Ø esterno (mm)
46.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
1,775 (3,02)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,370 (1,00)
Raggio di curvatura (mm)
32.00
Peso (kg/m)
0.32
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 40
Ø esterno (mm)
48.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
1,690 (2,87)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,355 (1,00)
Raggio di curvatura (mm)
33.00
Peso (kg/m)
0.34
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2 / 50-51
Ø esterno (mm)
58.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
1,365 (2,32)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,285 (1,00)
Raggio di curvatura (mm)
39.00
Peso (kg/m)
0.41
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
2,36 / 60
Ø esterno (mm)
68.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
1,145 (1,94)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,235 (0,82)
Raggio di curvatura (mm)
45.00
Peso (kg/m)
0.49
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
2,5 / 63-65
Ø esterno (mm)
73.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
1,055 (1,79)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,220 (0,70)
Raggio di curvatura (mm)
48.00
Peso (kg/m)
0.59
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 70
Ø esterno (mm)
79.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,985 (1,67)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,145 (0,83)
Raggio di curvatura (mm)
52.00
Peso (kg/m)
0.59
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
3 / 75-76
Ø esterno (mm)
84.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,920 (1,56)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,135 (0,72)
Raggio di curvatura (mm)
55.00
Peso (kg/m)
0.64
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 80
Ø esterno (mm)
89.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,865 (1,46)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,125 (0,64)
Raggio di curvatura (mm)
58.00
Peso (kg/m)
0.68
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
3,5 / 89-90
Ø esterno (mm)
99.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,770 (1,30)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,110 (0,50)
Raggio di curvatura (mm)
64.00
Peso (kg/m)
0.75
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
4 / 100-102
Ø esterno (mm)
109.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,695 (1,18)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,105 (0,66)
Raggio di curvatura (mm)
70.00
Peso (kg/m)
0.97
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 110
Ø esterno (mm)
119.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,630 (1,07)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,095 (0,54)
Raggio di curvatura (mm)
76.00
Peso (kg/m)
1.06
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10
Ø interno (Pollici/mm)
5 / 125-127
Ø esterno (mm)
134.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,555 (0,94)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,085 (0,42)
Raggio di curvatura (mm)
85.00
Peso (kg/m)
1.20
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
5,5 / 140
Ø esterno (mm)
149.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,500 (0,84)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,075 (0,33)
Raggio di curvatura (mm)
94.00
Peso (kg/m)
1.34
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10
Ø interno (Pollici/mm)
6 / 150-152
Ø esterno (mm)
159.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,465 (0,79)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,075 (0,37)
Raggio di curvatura (mm)
100.00
Peso (kg/m)
1.52
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
6,3 / 160
Ø esterno (mm)
169.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,435 (0,74)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,070 (0,32)
Raggio di curvatura (mm)
106.00
Peso (kg/m)
1.61
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10
Ø interno (Pollici/mm)
8 / 200-203
Ø esterno (mm)
209.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,350 (0,59)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,055 (0,2,0)
Raggio di curvatura (mm)
133.00
Peso (kg/m)
2.03
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
La sovrapressione e la sottopressione sono valori limite di funzionamento raccomandati, i prodotti possono essere sottoposti a carichi maggiori su richiesta. Il raggio di curvatura è misurato attraverso l'interno dell'arco del tubo. Ci riserviamo il diritto di apportare modifiche tecniche. Tutti i valori sono determinati a 20°C e sono dati approssimativi. Ulteriori informazioni su norres.com/it/tecnologia/.
Accessori
CLAMP 210 BRIDGE CLAMP
Fascetta con ponte di plastica per il fissaggio di tubi corrugati a spirale esterni
CLAMP 212
Fascetta a ponte per il fissaggio di tubi a spirale corrugati esternamente
CLAMP 212 EC
Fascetta a ponte con messa a terra integrata per il fissaggio di tubi a spirale corrugati esternamente
CLAMP 213
Fascetta a ponte con sgancio rapido per il fissaggio di tubi a spirale corrugati esternamente
CLAMP 217
Fascetta a ponte con occhiello di fissaggio per il fissaggio di tubi a spirale corrugati esternamente
CONNECT 223
Tubo termorestringente per collegare i tubi l'uno con l'altro, o il tubo e la presa
CONNECT 228
Nastro elastico di copertura del fascetta
CONNECT MOULD ASSEMBLY 233
Sistema di accoppiamento in vaso montaggio incl.
CONNECT THREAD FITTING 234
connettore filettato
CONNECT 240 + 241 FOOD
Manicotto morbido per spingere il rubinetto o l'inserimento nei tubi, sicuro per alimenti
CONNECT 243 FOOD
Tubo di erogazione mangimi compatibile con i più comuni sistemi di tubi nel settore della ventilazione, come Jacob standard, alimentare sicuro
CONNECT 244 FOOD
Flangia libera per il montaggio delle flange di accoppiamento secondo DIN 2632/2633, schema di foratura DIN-EN 1092-1, grado alimentare
CONNECT TRI-CLAMP FITTING 245
Connessione TRI-Clamp secondo DIN 32676 e ISO 2852
CONNECT 245 FOOD
Giunto a fascetta TRI adatto per ugelli secondo DIN 32676, sicuro per alimenti
CONNECT 246 FOOD
Connettore a vite per il collegamento, l'estensione e la riparazione di tubi a spirale, alimenti sicuri
CONNECT DAIRY FITTING 247
Presa per tubo del latte a norma DIN 2826/11851
CONNECT ASEPTIC FITTING 249
Collegamento asettico secondo DIN 11864-1 / DIN 11864-3
CONNECT 270-271
Connettore / riduttore del tubo flessibile in lamiera
