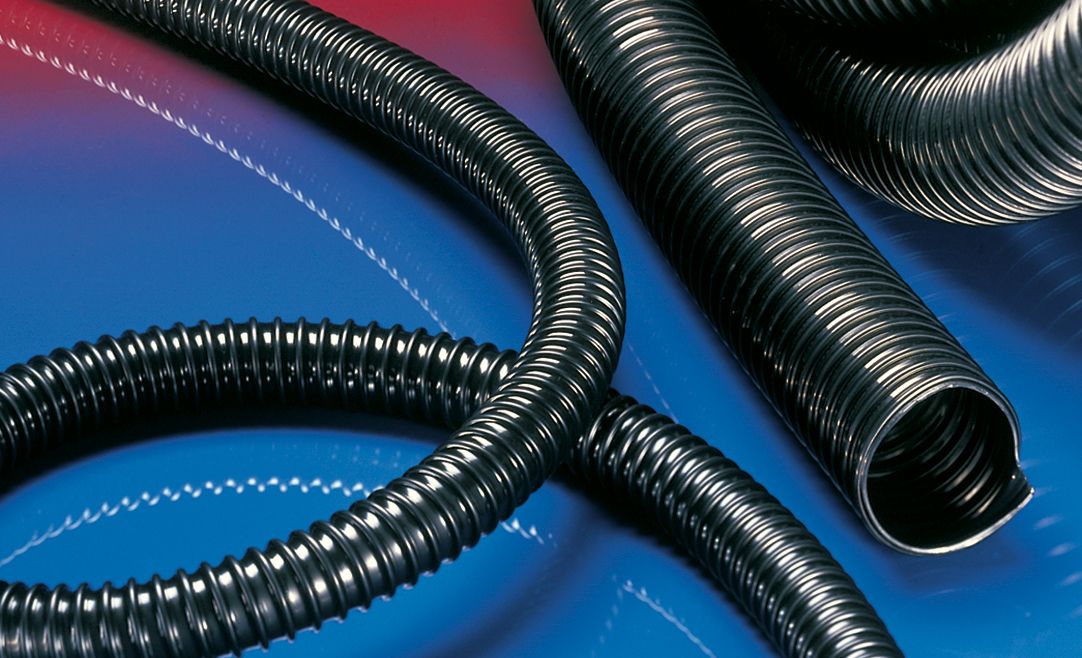

AIRDUC® PUR 355 EC (HD)

AIRDUC_PUR_355_EC_(HD)_main.jpg design
Elektrisch leitfähiger Polyurethanschlauch, schwer
Gas + Staub + Feststoff + Flüssigkeit Pre-PUR® Abriebfest Innenglätte Antistatische bzw. elektrisch leitfähige Schläuche Spezial-Drahthaftung Anschnitt
Anfragen
Datenblatt
Produktdetails Artikelvarianten Dokumente Zubehör

Produktdetails

Anwendung

  • flexibler Schlauch für hohen Durchsatz an abrasivem Pulver, Schüttgut, Granulat und für Gase
  • Industriesauger, Staubsauger
  • Bergwerk, Mine, Tunnelbau: Bewetterung, Methangas-Absaugung
  • Rohstoff Förderschlauch für Pulver, Granulate, Sand, Quarz, Kies, Scherben und Späne

Eigenschaften

  • erhöhte Druck- und Vakuumfestigkeit
  • schwere Ausführung
  • hoch abriebfest
  • sehr gute Kälteflexibilität
  • gute Öl-, Benzin- und Chemikalienbeständigkeit
  • Wandung elektrisch leitfähig: Durchgangswiderstand und Oberflächenwiderstand <10³ Ω (gemäß NFPA 652 <10⁶ Ω)
  • gemäß TRGS 727 & ATEX 2014/34/EU (1999/92/EG): zum pneumatischen Transport brennbarer Stäube & Schüttgüter (Zone 20,21,22 im Inneren), zur Aspiration brennbarer Stäube (Zone 22 im Inneren)
  • gemäß TRGS 727 & ATEX 2014/34/EU (1999/92/EG): zum Fördern für brennbare Flüssigkeiten (innen Zone 0,1,2), zum Fördern für nicht brennbare Flüssigkeiten, zum Einsatz in Zone 1 & 2(Gase), zum Einsatz in Zone 0(Gase)
  • gemäß DIN 26057 Typ 3
  • RoHS konform
  • REACH gemäß --> Technik / Technische Informationen / REACH

Temperaturbereich

  • -40°C bis 90°C

Konstruktion

  • AIRDUC® Profilschlauch
  • 1. in der Wandung fest eingegossener Federstahldraht
  • 2. Wandung: elektrisch leitfähiges Premium Ester-Polyurethan (Pre-PUR®)
  • 3. Wandstärke ca. 1,4 - 1,5 mm

Liefervarianten

  • weitere Abmessungen und Längen auf Anfrage lieferbar
  • schwarz (Standard)
  • kundenspez. Sonderaufdruck

Artikelvarianten

Ø- Innen


(inch/mm)
Ø - Außen


(mm)
Überdruck
DIN 26057
(50% Dehnung)
(bar)
Unterdruck
DIN 26057
(Axial fixiert)
(bar)
Biege-
radius

(mm)
Gewicht


(kg/m)
Lager-
längen

(m)
Fertigungs-
längen

(m)
Bestellnummer
1 / 25
32.00
2,930 (4,74)
1,000 (1,00)
20.00
0.28
10
15
355-0025-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
1 / 25
Ø - Außen (mm)
32.00
Überdruck DIN 26057 (50% Dehnung) (bar)
2,930 (4,74)
Unterdruck DIN 26057 (Axial fixiert) (bar)
1,000 (1,00)
Biegeradius (mm)
20.00
Gewicht (kg/m)
0.28
Lagerlängen (m)
10
Fertigungslängen (m)
15
- / 30
40.00
2,470 (3,99)
1,000 (1,00)
25.00
0.47
10
15
355-0030-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 30
Ø - Außen (mm)
40.00
Überdruck DIN 26057 (50% Dehnung) (bar)
2,470 (3,99)
Unterdruck DIN 26057 (Axial fixiert) (bar)
1,000 (1,00)
Biegeradius (mm)
25.00
Gewicht (kg/m)
0.47
Lagerlängen (m)
10
Fertigungslängen (m)
15
1,25 / 32
42.00
2,325 (3,75)
0,950 (1,00)
26.00
0.47
-
10
355-0032-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
42.00
Überdruck DIN 26057 (50% Dehnung) (bar)
2,325 (3,75)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,950 (1,00)
Biegeradius (mm)
26.00
Gewicht (kg/m)
0.47
Lagerlängen (m)
-
Fertigungslängen (m)
10
1,5 / 38
48.00
1,975 (3,19)
0,915 (1,00)
29.00
0.55
10
-
355-0038-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
48.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,975 (3,19)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,915 (1,00)
Biegeradius (mm)
29.00
Gewicht (kg/m)
0.55
Lagerlängen (m)
10
Fertigungslängen (m)
-
- / 40
50.00
1,880 (3,03)
0,905 (1,00)
30.00
0.57
10
15
355-0040-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
50.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,880 (3,03)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,905 (1,00)
Biegeradius (mm)
30.00
Gewicht (kg/m)
0.57
Lagerlängen (m)
10
Fertigungslängen (m)
15
2 / 50-51
60.00
1,515 (2,45)
0,783 (1,00)
35.00
0.71
10 15 20
-
355-0050-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 50-51
Ø - Außen (mm)
60.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,515 (2,45)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,783 (1,00)
Biegeradius (mm)
35.00
Gewicht (kg/m)
0.71
Lagerlängen (m)
10 15 20
Fertigungslängen (m)
-
- / 55
65.00
1,385 (2,23)
0,712 (1,00)
38.00
0.77
-
10
355-0055-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 55
Ø - Außen (mm)
65.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,385 (2,23)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,712 (1,00)
Biegeradius (mm)
38.00
Gewicht (kg/m)
0.77
Lagerlängen (m)
-
Fertigungslängen (m)
10
2,36 / 60
70.00
1,270 (2,05)
0,650 (1,00)
40.00
0.83
10
15 20
355-0060-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
70.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,270 (2,05)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,650 (1,00)
Biegeradius (mm)
40.00
Gewicht (kg/m)
0.83
Lagerlängen (m)
10
Fertigungslängen (m)
15 20
2,5 / 63-65
75.00
1,175 (1,90)
0,603 (1,00)
43.00
0.89
-
10
355-0065-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63-65
Ø - Außen (mm)
75.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,175 (1,90)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,603 (1,00)
Biegeradius (mm)
43.00
Gewicht (kg/m)
0.89
Lagerlängen (m)
-
Fertigungslängen (m)
10
- / 70
81.00
1,515 (2,45)
0,513 (1,00)
62.00
1.01
10 15
-
355-0070-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 70
Ø - Außen (mm)
81.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,515 (2,45)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,513 (1,00)
Biegeradius (mm)
62.00
Gewicht (kg/m)
1.01
Lagerlängen (m)
10 15
Fertigungslängen (m)
-
3 / 75-76
86.00
1,420 (2,29)
0,479 (1,00)
66.00
1.07
-
10
355-0075-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
86.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,420 (2,29)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,479 (1,00)
Biegeradius (mm)
66.00
Gewicht (kg/m)
1.07
Lagerlängen (m)
-
Fertigungslängen (m)
10
- / 80
91.00
1,335 (2,15)
0,451 (1,00)
69.00
1.14
10
-
355-0080-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
91.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,335 (2,15)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,451 (1,00)
Biegeradius (mm)
69.00
Gewicht (kg/m)
1.14
Lagerlängen (m)
10
Fertigungslängen (m)
-
4 / 100
111.00
1,075 (1,73)
0,370 (0,94)
83.00
1.41
10 15
-
355-0100-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100
Ø - Außen (mm)
111.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,075 (1,73)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,370 (0,94)
Biegeradius (mm)
83.00
Gewicht (kg/m)
1.41
Lagerlängen (m)
10 15
Fertigungslängen (m)
-
- / 110
121.00
0,980 (1,58)
0,320 (0,77)
90.00
1.54
10
-
355-0110-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 110
Ø - Außen (mm)
121.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,980 (1,58)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,320 (0,77)
Biegeradius (mm)
90.00
Gewicht (kg/m)
1.54
Lagerlängen (m)
10
Fertigungslängen (m)
-
4,5 / 114-115
126.00
0,935 (1,51)
0,323 (0,70)
94.00
1.61
15
10
355-0115-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
4,5 / 114-115
Ø - Außen (mm)
126.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,935 (1,51)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,323 (0,70)
Biegeradius (mm)
94.00
Gewicht (kg/m)
1.61
Lagerlängen (m)
15
Fertigungslängen (m)
10
5 / 125-127
136.00
0,865 (1,39)
0,290 (0,57)
101.00
1.74
-
10
355-0125-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
136.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,865 (1,39)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,290 (0,57)
Biegeradius (mm)
101.00
Gewicht (kg/m)
1.74
Lagerlängen (m)
-
Fertigungslängen (m)
10
8 / 200
212.00
0,505 (0,81)
0,142 (0,34)
155.00
2.85
10
-
355-0200-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200
Ø - Außen (mm)
212.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,505 (0,81)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,142 (0,34)
Biegeradius (mm)
155.00
Gewicht (kg/m)
2.85
Lagerlängen (m)
10
Fertigungslängen (m)
-
- / 300
313.00
0,340 (0,54)
0,085 (0,19)
226.00
4.32
-
10
355-0300-1003
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 300
Ø - Außen (mm)
313.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,340 (0,54)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,085 (0,19)
Biegeradius (mm)
226.00
Gewicht (kg/m)
4.32
Lagerlängen (m)
-
Fertigungslängen (m)
10
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, Produkte können auf Anfrage höher belastet werden. Der Biegeradius wird durch die Innenseite des Schlauchbogens gemessen. Technische Änderungen vorbehalten. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf 20 °C. Weitere Informationen finden Sie in unserem Technik-Bereich unter www.norres.com/de/technik/.
