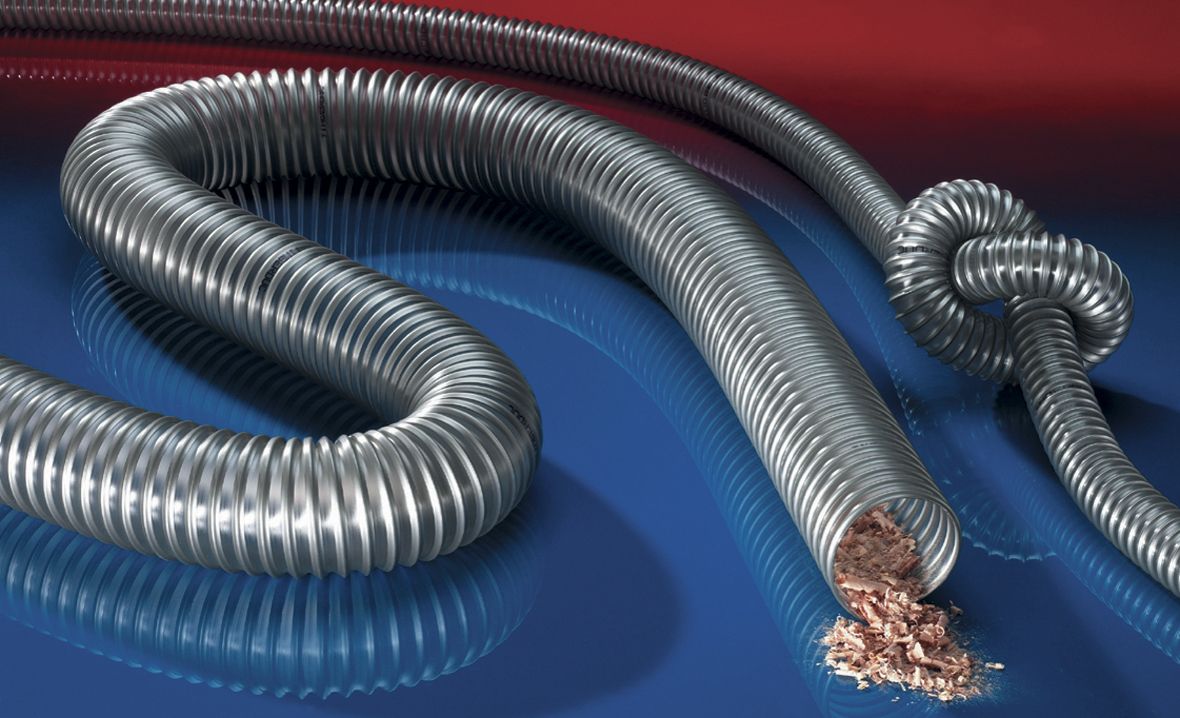

TIMBERDUC® PUR 532 AS (LD)
Antystatyczny wąż poliuretanowy do przemysłu drzewnego, średnio ciężki, ciężkopalny
Szczegóły produktu
Aplikacje
- Urządzenia odciągowe, urządzenia odpylające, urządzenia filtrujące, odciągi mgły olejowej
- strefy zagrożone wybuchem
- Wyciąg pyłów drzewnych: pył drzewny, wióry drzewne, przemysł drzewny, produkcja mebli, tartaki
- odciągi pyłu drzewnego: piły do płyt, piły, maszyny do obróbki drewna, maszyny do obróbki obrzeży, szlifierki parkietowe
Właściwości
- średniociężkie wykonanie
- wysokoelastyczny i ściśliwy 3:1
- odporny na ścieranie
- odporny na mikroby
- dobra odporność na oleje, benzynę oraz chemikalia
- trudno zapalny wg DIN 4102-B1
- Ścianka trwale antystatyczna: zgodny z ISO 8031 rezystancja skrośna i powierzchniowa <10⁹ Ω (zgodny z NFPA 652 10⁸-10⁹ Ω)
- zgodny z ATEX 2014/34/EU (1999/92/EC) i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy)
- spełnia wymogi bezpieczeństwa branżowego towarzystwa ubezpieczeniowego przemysłu drzewnego Holz-BG
- dostosowany do przepisów dyrektywy RoHS
- REACH zgodnie z --> Technika / Informacje techniczne / REACH
Zakres temperatur
- -40°C do 90°C
- krótkotrwale do 125°C

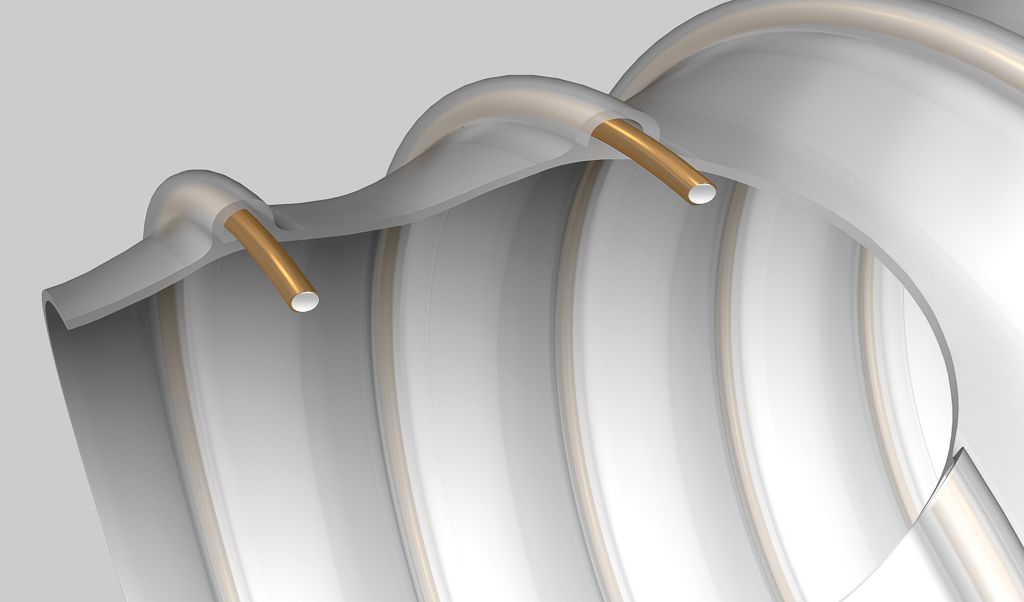

Konstrukcja
- PROTAPE® wąż foliowy
- 1. drut ze stali sprężynowej umieszczony w ściance węża
- 2. ścianka: odporny na działanie agresywnych gatunków drewna oraz środków do konserwacji drewna, trwale antystatyczny poliuretan premium (Pre-PUR®)
- 3. Grubość ścianki ok. 0,6 mm
Warianty dostaw
- inne wymiary i długości dostępne na zamówienie
- przezroczysty ze srebrnymi prążkami (standard)
- kolory specjalne: częściowo barwiony, całościowo barwiony
- nadruk według specyfikacji klienta
Wariatny artykułu
Ø wewnętrzna
(in / mm)
(in / mm)
Ø-zewn.
(mm)
(mm)
nadciśnienie
(bar)
(bar)
Podciśnienie
(bar)
(bar)
promień
gięcia
(mm)
gięcia
(mm)
Waga
(kg/m)
(kg/m)
długości
składowania
(m)
składowania
(m)
długości
produkcyjne
(m)
produkcyjne
(m)
Nr zam.
Ø wewnętrzna (in / mm)
- / 40
Ø-zewn. (mm)
47.00
nadciśnienie (bar)
1,020
Podciśnienie (bar)
0,335
promień gięcia (mm)
27.00
Waga (kg/m)
0.26
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
1,75 / 44-45
Ø-zewn. (mm)
52.00
nadciśnienie (bar)
0,910
Podciśnienie (bar)
0,300
promień gięcia (mm)
30.00
Waga (kg/m)
0.29
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
2 / 50-51
Ø-zewn. (mm)
58.00
nadciśnienie (bar)
0,820
Podciśnienie (bar)
0,220
promień gięcia (mm)
33.00
Waga (kg/m)
0.36
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 55
Ø-zewn. (mm)
63.00
nadciśnienie (bar)
0,755
Podciśnienie (bar)
0,200
promień gięcia (mm)
36.00
Waga (kg/m)
0.39
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
2,36 / 60
Ø-zewn. (mm)
68.00
nadciśnienie (bar)
0,685
Podciśnienie (bar)
0,180
promień gięcia (mm)
38.00
Waga (kg/m)
0.43
długości składowania (m)
5 10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
2,5 / 63-65
Ø-zewn. (mm)
73.00
nadciśnienie (bar)
0,635
Podciśnienie (bar)
0,165
promień gięcia (mm)
41.00
Waga (kg/m)
0.47
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 70
Ø-zewn. (mm)
78.00
nadciśnienie (bar)
0,590
Podciśnienie (bar)
0,155
promień gięcia (mm)
43.00
Waga (kg/m)
0.50
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
3 / 75-76
Ø-zewn. (mm)
83.00
nadciśnienie (bar)
0,550
Podciśnienie (bar)
0,145
promień gięcia (mm)
46.00
Waga (kg/m)
0.53
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 80
Ø-zewn. (mm)
88.00
nadciśnienie (bar)
0,515
Podciśnienie (bar)
0,135
promień gięcia (mm)
48.00
Waga (kg/m)
0.57
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
3,5 / 89-90
Ø-zewn. (mm)
98.00
nadciśnienie (bar)
0,460
Podciśnienie (bar)
0,120
promień gięcia (mm)
53.00
Waga (kg/m)
0.63
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
4 / 100-102
Ø-zewn. (mm)
108.00
nadciśnienie (bar)
0,415
Podciśnienie (bar)
0,080
promień gięcia (mm)
58.00
Waga (kg/m)
0.66
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
- / 110
Ø-zewn. (mm)
118.00
nadciśnienie (bar)
0,375
Podciśnienie (bar)
0,070
promień gięcia (mm)
63.00
Waga (kg/m)
0.73
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
4,72 / 120
Ø-zewn. (mm)
128.00
nadciśnienie (bar)
0,345
Podciśnienie (bar)
0,065
promień gięcia (mm)
68.00
Waga (kg/m)
0.79
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
5 / 125-127
Ø-zewn. (mm)
133.00
nadciśnienie (bar)
0,335
Podciśnienie (bar)
0,065
promień gięcia (mm)
71.00
Waga (kg/m)
0.82
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
- / 130
Ø-zewn. (mm)
138.00
nadciśnienie (bar)
0,320
Podciśnienie (bar)
0,060
promień gięcia (mm)
73.00
Waga (kg/m)
0.85
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
5,5 / 140
Ø-zewn. (mm)
148.00
nadciśnienie (bar)
0,295
Podciśnienie (bar)
0,055
promień gięcia (mm)
78.00
Waga (kg/m)
0.92
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
6 / 150-152
Ø-zewn. (mm)
158.00
nadciśnienie (bar)
0,275
Podciśnienie (bar)
0,055
promień gięcia (mm)
83.00
Waga (kg/m)
0.98
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
6,3 / 160
Ø-zewn. (mm)
168.00
nadciśnienie (bar)
0,260
Podciśnienie (bar)
0,050
promień gięcia (mm)
88.00
Waga (kg/m)
1.04
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
7 / 178-180
Ø-zewn. (mm)
188.00
nadciśnienie (bar)
0,230
Podciśnienie (bar)
0,045
promień gięcia (mm)
98.00
Waga (kg/m)
1.17
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
8 / 200-203
Ø-zewn. (mm)
208.00
nadciśnienie (bar)
0,210
Podciśnienie (bar)
0,030
promień gięcia (mm)
108.00
Waga (kg/m)
1.54
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
- / 225
Ø-zewn. (mm)
233.00
nadciśnienie (bar)
0,185
Podciśnienie (bar)
0,025
promień gięcia (mm)
121.00
Waga (kg/m)
1.75
długości składowania (m)
10 15
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
258.00
nadciśnienie (bar)
0,165
Podciśnienie (bar)
0,025
promień gięcia (mm)
133.00
Waga (kg/m)
1.90
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
Ø wewnętrzna (in / mm)
11 / 280
Ø-zewn. (mm)
288.00
nadciśnienie (bar)
0,150
Podciśnienie (bar)
0,020
promień gięcia (mm)
148.00
Waga (kg/m)
2.15
długości składowania (m)
10
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
309.00
nadciśnienie (bar)
0,140
Podciśnienie (bar)
0,020
promień gięcia (mm)
159.00
Waga (kg/m)
2.53
długości składowania (m)
10
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 315
Ø-zewn. (mm)
324.00
nadciśnienie (bar)
0,135
Podciśnienie (bar)
0,020
promień gięcia (mm)
167.00
Waga (kg/m)
2.65
długości składowania (m)
10
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 350
Ø-zewn. (mm)
359.00
nadciśnienie (bar)
0,120
Podciśnienie (bar)
0,020
promień gięcia (mm)
184.00
Waga (kg/m)
2.95
długości składowania (m)
10
długości produkcyjne (m)
5
Ø wewnętrzna (in / mm)
- / 400
Ø-zewn. (mm)
409.00
nadciśnienie (bar)
0,105
Podciśnienie (bar)
0,015
promień gięcia (mm)
209.00
Waga (kg/m)
3.36
długości składowania (m)
10
długości produkcyjne (m)
5
Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 °C i są one wartościami przybliżonymi. Dalsze dane techniczne są dostępne na stronie www.norres.com/pl/technika/.
