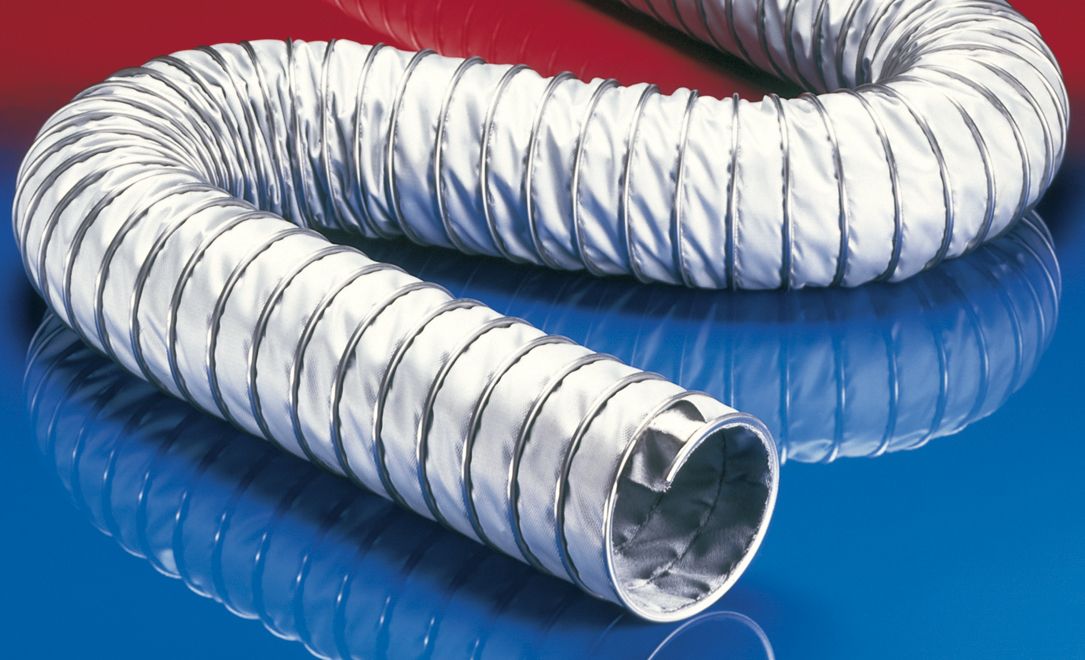

CP HiTex 483

CP_HiTex_483_main.jpg design
Wąż wysokotemperaturowy, wąż z profilem zaciskowym, wielowarstwowy, z izolacją, (do +1.100°C)
Gaz Usługi fabrycznego cięcia węży Serwis wysyłkowy 48 godzin
Zapytanie
Arkusz danych
Szczegóły produktu Wariatny artykułu Dokumenty Akcesoria

Szczegóły produktu

Aplikacje

  • Elastyczny wąż do gorących i zimnych gazów
  • Odsysanie spalin pojazdów silnikowych, odsysanie spalin samochodowych: stanowisko do diagnostyki silników, stanowiska do diagnostyki emisji spalin
  • Hamownie, badanie emisji spalin
  • Wyciągi wysokotemperaturowe: piece, piece wytopowe, przemysł ceramiczny, przemysł szklarski, huty stali, walcownie
  • mieszek sprężysty, kompensator

Właściwości

  • bardzo dobry w przypadku wyrzucania iskier i odprysków spawalniczych
  • ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy
  • odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
  • izolacyjny
  • ekstremalnie żaroodporny
  • dostosowany do przepisów dyrektywy RoHS
  • REACH zgodnie z --> Technika / Informacje techniczne / REACH

Zakres temperatur

  • -60°C do 900°C
  • krótkotrwale do 1.100°C

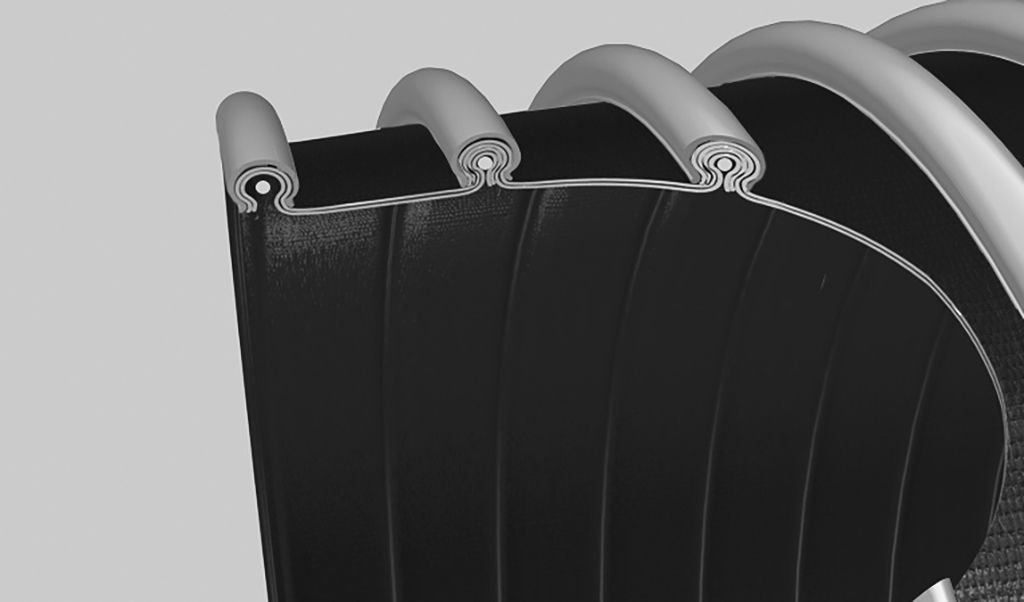

Konstrukcja

  • konstrukcja CP
  • profil zaciskowo-oporowy; całość stal szlachetna (INOX)
  • wielowarstwowa ścianka węża
  • ścianka: wewnątrz termoizolacyjna tkanina szklana zbrojona drutami ze stali szlachetnej oraz ze specjalną powłoką; na zewnątrz tkanina szklana ze specjalną powłoką
  • specjalna warstwa termoizolacyjna

Warianty dostaw

  • inne wymiary i długości dostępne na zamówienie

Wariatny artykułu

Ø wewnętrzna


(in / mm)
Ø-zewn.


(mm)
nadciśnienie


(bar)
Podciśnienie


(bar)
promień
gięcia

(mm)
Waga


(kg/m)
długości
składowania

(m)
Nr zam.
4 / 100-102
114.00
0,130
0,180
64.00
2.80
6
483-0100-0000
Ø wewnętrzna (in / mm)
4 / 100-102
Ø-zewn. (mm)
114.00
nadciśnienie (bar)
0,130
Podciśnienie (bar)
0,180
promień gięcia (mm)
64.00
Waga (kg/m)
2.80
długości składowania (m)
6
4,5 / 114-115
129.00
0,120
0,150
72.00
3.18
3 6
483-0115-0000
Ø wewnętrzna (in / mm)
4,5 / 114-115
Ø-zewn. (mm)
129.00
nadciśnienie (bar)
0,120
Podciśnienie (bar)
0,150
promień gięcia (mm)
72.00
Waga (kg/m)
3.18
długości składowania (m)
3 6
4,72 / 120
134.00
0,115
0,140
74.00
3.31
3 6
483-0120-0000
Ø wewnętrzna (in / mm)
4,72 / 120
Ø-zewn. (mm)
134.00
nadciśnienie (bar)
0,115
Podciśnienie (bar)
0,140
promień gięcia (mm)
74.00
Waga (kg/m)
3.31
długości składowania (m)
3 6
5 / 125-127
139.00
0,115
0,120
77.00
3.43
3 6
483-0125-0000
Ø wewnętrzna (in / mm)
5 / 125-127
Ø-zewn. (mm)
139.00
nadciśnienie (bar)
0,115
Podciśnienie (bar)
0,120
promień gięcia (mm)
77.00
Waga (kg/m)
3.43
długości składowania (m)
3 6
- / 130
144.00
0,110
0,110
79.00
3.56
3 6
483-0130-0000
Ø wewnętrzna (in / mm)
- / 130
Ø-zewn. (mm)
144.00
nadciśnienie (bar)
0,110
Podciśnienie (bar)
0,110
promień gięcia (mm)
79.00
Waga (kg/m)
3.56
długości składowania (m)
3 6
5,5 / 140
154.00
0,105
0,090
84.00
3.82
3 6
483-0140-0000
Ø wewnętrzna (in / mm)
5,5 / 140
Ø-zewn. (mm)
154.00
nadciśnienie (bar)
0,105
Podciśnienie (bar)
0,090
promień gięcia (mm)
84.00
Waga (kg/m)
3.82
długości składowania (m)
3 6
6 / 150-152
164.00
0,070
0,075
89.00
3.07
3 6
483-0150-0000
Ø wewnętrzna (in / mm)
6 / 150-152
Ø-zewn. (mm)
164.00
nadciśnienie (bar)
0,070
Podciśnienie (bar)
0,075
promień gięcia (mm)
89.00
Waga (kg/m)
3.07
długości składowania (m)
3 6
6,3 / 160
174.00
0,065
0,070
94.00
3.27
3 6
483-0160-0000
Ø wewnętrzna (in / mm)
6,3 / 160
Ø-zewn. (mm)
174.00
nadciśnienie (bar)
0,065
Podciśnienie (bar)
0,070
promień gięcia (mm)
94.00
Waga (kg/m)
3.27
długości składowania (m)
3 6
- / 170
184.00
0,065
0,065
99.00
3.46
3 6
483-0170-0000
Ø wewnętrzna (in / mm)
- / 170
Ø-zewn. (mm)
184.00
nadciśnienie (bar)
0,065
Podciśnienie (bar)
0,065
promień gięcia (mm)
99.00
Waga (kg/m)
3.46
długości składowania (m)
3 6
- / 175
189.00
0,065
0,060
102.00
3.55
3 6
483-0175-0000
Ø wewnętrzna (in / mm)
- / 175
Ø-zewn. (mm)
189.00
nadciśnienie (bar)
0,065
Podciśnienie (bar)
0,060
promień gięcia (mm)
102.00
Waga (kg/m)
3.55
długości składowania (m)
3 6
7 / 178-180
194.00
0,065
0,055
104.00
3.65
3 6
483-0180-0000
Ø wewnętrzna (in / mm)
7 / 178-180
Ø-zewn. (mm)
194.00
nadciśnienie (bar)
0,065
Podciśnienie (bar)
0,055
promień gięcia (mm)
104.00
Waga (kg/m)
3.65
długości składowania (m)
3 6
8 / 200-203
214.00
0,060
0,045
114.00
4.03
3 6
483-0200-0000
Ø wewnętrzna (in / mm)
8 / 200-203
Ø-zewn. (mm)
214.00
nadciśnienie (bar)
0,060
Podciśnienie (bar)
0,045
promień gięcia (mm)
114.00
Waga (kg/m)
4.03
długości składowania (m)
3 6
- / 215
229.00
0,055
0,040
122.00
4.32
3 6
483-0215-0000
Ø wewnętrzna (in / mm)
- / 215
Ø-zewn. (mm)
229.00
nadciśnienie (bar)
0,055
Podciśnienie (bar)
0,040
promień gięcia (mm)
122.00
Waga (kg/m)
4.32
długości składowania (m)
3 6
- / 225
239.00
0,055
0,040
127.00
4.51
3 6
483-0225-0000
Ø wewnętrzna (in / mm)
- / 225
Ø-zewn. (mm)
239.00
nadciśnienie (bar)
0,055
Podciśnienie (bar)
0,040
promień gięcia (mm)
127.00
Waga (kg/m)
4.51
długości składowania (m)
3 6
- / 250
264.00
0,040
0,035
139.00
4.99
3 6
483-0250-0000
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
264.00
nadciśnienie (bar)
0,040
Podciśnienie (bar)
0,035
promień gięcia (mm)
139.00
Waga (kg/m)
4.99
długości składowania (m)
3 6
10 / 254
268.00
0,040
0,030
141.00
5.07
3 6
483-0254-0000
Ø wewnętrzna (in / mm)
10 / 254
Ø-zewn. (mm)
268.00
nadciśnienie (bar)
0,040
Podciśnienie (bar)
0,030
promień gięcia (mm)
141.00
Waga (kg/m)
5.07
długości składowania (m)
3 6
- / 300
314.00
0,035
0,025
164.00
5.95
3 6
483-0300-0000
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
314.00
nadciśnienie (bar)
0,035
Podciśnienie (bar)
0,025
promień gięcia (mm)
164.00
Waga (kg/m)
5.95
długości składowania (m)
3 6
- / 325
339.00
0,035
0,015
177.00
6.55
3 6
483-0325-0000
Ø wewnętrzna (in / mm)
- / 325
Ø-zewn. (mm)
339.00
nadciśnienie (bar)
0,035
Podciśnienie (bar)
0,015
promień gięcia (mm)
177.00
Waga (kg/m)
6.55
długości składowania (m)
3 6
14 / 356
370.00
0,025
0,015
192.00
7.00
3 6
483-0356-0000
Ø wewnętrzna (in / mm)
14 / 356
Ø-zewn. (mm)
370.00
nadciśnienie (bar)
0,025
Podciśnienie (bar)
0,015
promień gięcia (mm)
192.00
Waga (kg/m)
7.00
długości składowania (m)
3 6
- / 375
389.00
0,025
0,015
202.00
7.25
3 6
483-0375-0000
Ø wewnętrzna (in / mm)
- / 375
Ø-zewn. (mm)
389.00
nadciśnienie (bar)
0,025
Podciśnienie (bar)
0,015
promień gięcia (mm)
202.00
Waga (kg/m)
7.25
długości składowania (m)
3 6
- / 450
464.00
0,020
0,010
239.00
8.83
3 6
483-0450-0000
Ø wewnętrzna (in / mm)
- / 450
Ø-zewn. (mm)
464.00
nadciśnienie (bar)
0,020
Podciśnienie (bar)
0,010
promień gięcia (mm)
239.00
Waga (kg/m)
8.83
długości składowania (m)
3 6
- / 500
514.00
0,020
0,010
264.00
9.79
3 6
483-0500-0000
Ø wewnętrzna (in / mm)
- / 500
Ø-zewn. (mm)
514.00
nadciśnienie (bar)
0,020
Podciśnienie (bar)
0,010
promień gięcia (mm)
264.00
Waga (kg/m)
9.79
długości składowania (m)
3 6
Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 °C i są one wartościami przybliżonymi. Dalsze dane techniczne są dostępne na stronie www.norres.com/pl/technika/.
