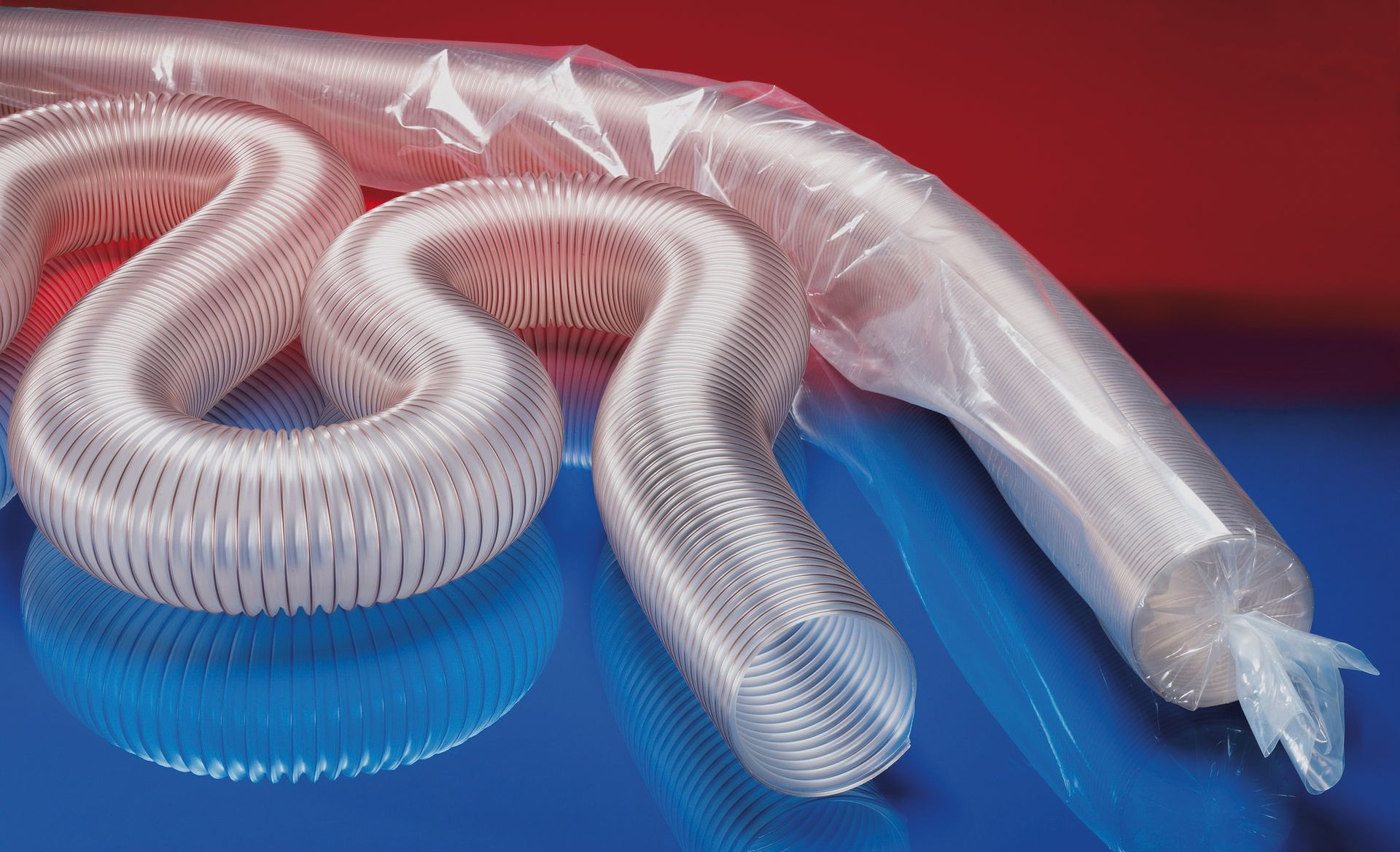

PROTAPE® PUR 301 AS (XLD)
Tubo in poliuretano antistatico, super leggero, resistente ai microbi, ritardante di fiamma
Dettagli del prodotto
Applicazioni
- tubo flessibile per gas e polveri abrasive, polveri, fibre
- Sistema di estrazione, sistema di depolverazione, sistema di filtraggio, aspirazione di nebbia d'olio
- Braccio di aspirazione
- Industria chimica: vapori chimici, tubo di recupero del vapore al braccio di carico, fumi di vernice, aspirazione di nebbia di vernice
- area potenzialmente esplosiva
- Stalla animali: ventilazione
- Autobus, veicoli commerciali, roulotte, camper, barca, barca, yacht: ventilazione, riscaldamento
- Ventilazione della camera pulita, macchina per la produzione di semiconduttori
- Soffietto, compensatore
Proprietà
- esecuzione super leggera
- altamente flessibile + comprimibile 3:1
- resistente all'abrasione
- resistente ai microbi
- buona resistenza a prodotti chimici, oli industriali e idrocarburi
- ottima flessibilità a freddo
- Difficilmente infiammabile secondo: UL94-HB
- Difficilmente infiammabile secondo: DIN 4102-B1
- Parete permanentemente antistatica: secondo ISO 8031 resistenza di volume e resistenza superficiale <10⁹ (secondo NFPA 652 10⁸-10⁹ Ω)
- secondo TRGS 727 e ATEX 2014/34 / CE (1999/92 / CE): per l'aspirazione di polveri combustibili (zona 22) nell'interno di convogliamento per liquidi non infiammabili, per uso in zona 1 e 2 (gas)
- Soddisfa i requisiti di sicurezza della tedesca Holz-BG
- secondo DIN 26057 tipo 1
- Conforme alla normativa RoHS
- REACH in base a -> Informazioni tecniche / tecniche / REACH
Campo di temperatura
- Da -40°C a 90°C
- brevemente fino a 125°C
Costruzione
- Tubo per film PROTAPE®
- 1. armato con filo di acciaio armonico incorporato nella parete
- 2. Parete: premium poliuretano (Pre-PUR®) antistatico permanente
- 3. Spessore della parete circa 0,4 mm
Varianti di consegna
- Ulteriori dimensioni e lunghezze disponibili su richiesta
- trasparente (standard)
- Colori speciali: parzialmente tinti, completamente tinti
- Personalizzato. La marcatura del prodotto
- ID 1 "/ 25 - 12" / 305mm compressi in sacchetti di alluminio (basso costo / rischio di trasporto, capacità minima di stoccaggio), ID 315 - 500mm senza compressione
Varianti di articolo
Ø interno
(Pollici/mm)
(Pollici/mm)
Ø esterno
(mm)
(mm)
Sovrapressione
DIN 26057
(allungamento del 50%)
(bar)
DIN 26057
(allungamento del 50%)
(bar)
Vuoto
DIN 26057
(fissato assialmente)
(bar)
DIN 26057
(fissato assialmente)
(bar)
Raggio di
curvatura
(mm)
curvatura
(mm)
Peso
(kg/m)
(kg/m)
Quantità
minima
(m)
minima
(m)
Dimensioni
a magazzino
(m)
a magazzino
(m)
Lunghezze
di produzione
(m)
di produzione
(m)
Numero
dell'ordine
dell'ordine
Standard
Ø interno (Pollici/mm)
1,5 / 38
Ø esterno (mm)
46.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,630 (1,86)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,245 (0,73)
Raggio di curvatura (mm)
27.00
Peso (kg/m)
0.22
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
- / 40
Ø esterno (mm)
48.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,600 (1,77)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,235 (0,66)
Raggio di curvatura (mm)
28.00
Peso (kg/m)
0.23
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
1,75 / 44-45
Ø esterno (mm)
53.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,535 (1,58)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,210 (0,52)
Raggio di curvatura (mm)
31.00
Peso (kg/m)
0.26
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
2 / 50-51
Ø esterno (mm)
58.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,480 (1,42)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,170 (0,85)
Raggio di curvatura (mm)
33.00
Peso (kg/m)
0.28
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,36 / 60
Ø esterno (mm)
68.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,405 (1,19)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,145 (0,59)
Raggio di curvatura (mm)
38.00
Peso (kg/m)
0.34
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,5 / 63-65
Ø esterno (mm)
73.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,370 (1,09)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,130 (0,51)
Raggio di curvatura (mm)
40.00
Peso (kg/m)
0.36
Quantità minima (m)
-
Dimensioni a magazzino (m)
10 15
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 70
Ø esterno (mm)
78.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,345 (1,02)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,125 (0,44)
Raggio di curvatura (mm)
43.00
Peso (kg/m)
0.38
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
3 / 75-76
Ø esterno (mm)
83.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,325 (0,95)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,115 (0,39)
Raggio di curvatura (mm)
45.00
Peso (kg/m)
0.41
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 80
Ø esterno (mm)
88.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,305 (0,89)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,110 (0,34)
Raggio di curvatura (mm)
48.00
Peso (kg/m)
0.44
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
3,5 / 89-90
Ø esterno (mm)
98.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,270 (0,79)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,095 (0,27)
Raggio di curvatura (mm)
53.00
Peso (kg/m)
0.49
Quantità minima (m)
-
Dimensioni a magazzino (m)
10 15
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
4 / 100-102
Ø esterno (mm)
108.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,245 (0,71)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,055 (0,30)
Raggio di curvatura (mm)
58.00
Peso (kg/m)
0.51
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 110
Ø esterno (mm)
118.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,220 (0,65)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,050 (0,25)
Raggio di curvatura (mm)
63.00
Peso (kg/m)
0.56
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
4,5 / 114-115
Ø esterno (mm)
123.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,210 (0,62)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,050 (0,23)
Raggio di curvatura (mm)
66.00
Peso (kg/m)
0.58
Quantità minima (m)
-
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10
Ø interno (Pollici/mm)
4,72 / 120
Ø esterno (mm)
128.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,205 (0,59)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,21)
Raggio di curvatura (mm)
68.00
Peso (kg/m)
0.61
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
5 / 125-127
Ø esterno (mm)
133.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,195 (0,57)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,19)
Raggio di curvatura (mm)
71.00
Peso (kg/m)
0.63
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 130
Ø esterno (mm)
138.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,185 (0,55)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,040 (0,18)
Raggio di curvatura (mm)
73.00
Peso (kg/m)
0.66
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
5,5 / 140
Ø esterno (mm)
148.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,175 (0,51)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,040 (0,15)
Raggio di curvatura (mm)
78.00
Peso (kg/m)
0.71
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6 / 150-152
Ø esterno (mm)
158.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,160 (0,48)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,13)
Raggio di curvatura (mm)
83.00
Peso (kg/m)
0.76
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6,3 / 160
Ø esterno (mm)
168.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,150 (0,45)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,12)
Raggio di curvatura (mm)
88.00
Peso (kg/m)
0.81
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6,5 / 165
Ø esterno (mm)
173.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,150 (0,43)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,11)
Raggio di curvatura (mm)
91.00
Peso (kg/m)
0.83
Quantità minima (m)
-
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10 15
Ø interno (Pollici/mm)
7 / 178-180
Ø esterno (mm)
188.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,135 (0,40)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,030 (0,09)
Raggio di curvatura (mm)
98.00
Peso (kg/m)
0.90
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
8 / 200-203
Ø esterno (mm)
208.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,120 (0,36)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,025 (0,11)
Raggio di curvatura (mm)
108.00
Peso (kg/m)
1.03
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10 15
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 225
Ø esterno (mm)
234.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,110 (0,32)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,08)
Raggio di curvatura (mm)
122.00
Peso (kg/m)
1.16
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5 15
Ø interno (Pollici/mm)
- / 250
Ø esterno (mm)
259.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,100 (0,29)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,06)
Raggio di curvatura (mm)
136.00
Peso (kg/m)
1.28
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
10 / 254
Ø esterno (mm)
263.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,095 (0,28)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,06)
Raggio di curvatura (mm)
144.00
Peso (kg/m)
1.30
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
11 / 280
Ø esterno (mm)
289.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,085 (0,26)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,05)
Raggio di curvatura (mm)
149.00
Peso (kg/m)
1.43
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 300
Ø esterno (mm)
309.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,080 (0,24)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,04)
Raggio di curvatura (mm)
159.00
Peso (kg/m)
1.70
Quantità minima (m)
-
Dimensioni a magazzino (m)
5 10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
12 / 305
Ø esterno (mm)
315.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,080 (0,23)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,04)
Raggio di curvatura (mm)
163.00
Peso (kg/m)
1.73
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 315
Ø esterno (mm)
325.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,075 (0,23)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,04)
Raggio di curvatura (mm)
168.00
Peso (kg/m)
1.79
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 350
Ø esterno (mm)
360.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,070 (0,20)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,03)
Raggio di curvatura (mm)
185.00
Peso (kg/m)
2.00
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
14 / 356
Ø esterno (mm)
366.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,070 (0,20)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,03)
Raggio di curvatura (mm)
190.00
Peso (kg/m)
2.10
Quantità minima (m)
-
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
5 10
Ø interno (Pollici/mm)
- / 400
Ø esterno (mm)
410.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,060 (0,18)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,02)
Raggio di curvatura (mm)
210.00
Peso (kg/m)
2.26
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
Ø interno (Pollici/mm)
- / 500
Ø esterno (mm)
510.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,050 (0,14)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,010 (0,01)
Raggio di curvatura (mm)
260.00
Peso (kg/m)
2.78
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
5
stampa neutra: antistatico + resistente ai microbi + ritardante di fiamma / nessun taglio
Ø interno (Pollici/mm)
1,5 / 38
Ø esterno (mm)
46.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,630 (1,86)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,245 (0,73)
Raggio di curvatura (mm)
27.00
Peso (kg/m)
0.22
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 40
Ø esterno (mm)
48.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,600 (1,77)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,235 (0,66)
Raggio di curvatura (mm)
28.00
Peso (kg/m)
0.23
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2 / 50-51
Ø esterno (mm)
58.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,480 (1,42)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,170 (0,85)
Raggio di curvatura (mm)
33.00
Peso (kg/m)
0.28
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,36 / 60
Ø esterno (mm)
68.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,405 (1,19)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,145 (0,59)
Raggio di curvatura (mm)
38.00
Peso (kg/m)
0.34
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,5 / 63-65
Ø esterno (mm)
73.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,370 (1,09)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,130 (0,51)
Raggio di curvatura (mm)
40.00
Peso (kg/m)
0.36
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 70
Ø esterno (mm)
78.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,345 (1,02)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,125 (0,44)
Raggio di curvatura (mm)
43.00
Peso (kg/m)
0.38
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
3 / 75-76
Ø esterno (mm)
83.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,325 (0,95)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,115 (0,39)
Raggio di curvatura (mm)
45.00
Peso (kg/m)
0.41
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 80
Ø esterno (mm)
88.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,305 (0,89)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,110 (0,34)
Raggio di curvatura (mm)
48.00
Peso (kg/m)
0.44
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
4 / 100-102
Ø esterno (mm)
108.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,245 (0,71)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,055 (0,30)
Raggio di curvatura (mm)
58.00
Peso (kg/m)
0.51
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
4,72 / 120
Ø esterno (mm)
128.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,205 (0,59)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,21)
Raggio di curvatura (mm)
68.00
Peso (kg/m)
0.61
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
5 / 125-127
Ø esterno (mm)
133.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,195 (0,57)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,19)
Raggio di curvatura (mm)
71.00
Peso (kg/m)
0.63
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
5,5 / 140
Ø esterno (mm)
148.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,175 (0,51)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,040 (0,15)
Raggio di curvatura (mm)
78.00
Peso (kg/m)
0.71
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6 / 150-152
Ø esterno (mm)
158.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,160 (0,48)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,13)
Raggio di curvatura (mm)
83.00
Peso (kg/m)
0.76
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6,3 / 160
Ø esterno (mm)
168.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,150 (0,45)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,12)
Raggio di curvatura (mm)
88.00
Peso (kg/m)
0.81
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
7 / 178-180
Ø esterno (mm)
188.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,135 (0,40)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,030 (0,09)
Raggio di curvatura (mm)
98.00
Peso (kg/m)
0.90
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
8 / 200-203
Ø esterno (mm)
208.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,120 (0,36)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,025 (0,11)
Raggio di curvatura (mm)
108.00
Peso (kg/m)
1.03
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 225
Ø esterno (mm)
234.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,110 (0,32)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,08)
Raggio di curvatura (mm)
122.00
Peso (kg/m)
1.16
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 250
Ø esterno (mm)
259.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,100 (0,29)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,06)
Raggio di curvatura (mm)
136.00
Peso (kg/m)
1.28
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 300
Ø esterno (mm)
309.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,080 (0,24)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,04)
Raggio di curvatura (mm)
159.00
Peso (kg/m)
1.70
Quantità minima (m)
-
Dimensioni a magazzino (m)
10
Lunghezze di produzione (m)
-
imballaggio più compresso ca. 5:1, impronta neutra, nessun taglio, non ritardante di fiamma secondo DIN 4102-B1, non conforme a TRGS 727 e ATEX 2014/34/UE (1999/92/CE)
Non soddisfa i requisiti di sicurezza della tedesca Holz-BG
Non soddisfa i requisiti di sicurezza della tedesca Holz-BG
Ø interno (Pollici/mm)
- / 40
Ø esterno (mm)
48.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,600 (1,77)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,235 (0,66)
Raggio di curvatura (mm)
28.00
Peso (kg/m)
0.23
Quantità minima (m)
150
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2 / 50-51
Ø esterno (mm)
58.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,480 (1,42)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,170 (0,85)
Raggio di curvatura (mm)
33.00
Peso (kg/m)
0.28
Quantità minima (m)
150
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,36 / 60
Ø esterno (mm)
68.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,405 (1,19)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,145 (0,59)
Raggio di curvatura (mm)
38.00
Peso (kg/m)
0.34
Quantità minima (m)
150
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
2,5 / 63-65
Ø esterno (mm)
73.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,370 (1,09)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,130 (0,51)
Raggio di curvatura (mm)
40.00
Peso (kg/m)
0.36
Quantità minima (m)
150
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
3 / 75-76
Ø esterno (mm)
83.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,325 (0,95)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,115 (0,39)
Raggio di curvatura (mm)
45.00
Peso (kg/m)
0.41
Quantità minima (m)
100
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 80
Ø esterno (mm)
88.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,305 (0,89)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,110 (0,34)
Raggio di curvatura (mm)
48.00
Peso (kg/m)
0.44
Quantità minima (m)
100
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
4 / 100-102
Ø esterno (mm)
108.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,245 (0,71)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,055 (0,30)
Raggio di curvatura (mm)
58.00
Peso (kg/m)
0.51
Quantità minima (m)
100
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
4,72 / 120
Ø esterno (mm)
128.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,205 (0,59)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,21)
Raggio di curvatura (mm)
68.00
Peso (kg/m)
0.61
Quantità minima (m)
100
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
5 / 125-127
Ø esterno (mm)
133.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,195 (0,57)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,045 (0,19)
Raggio di curvatura (mm)
71.00
Peso (kg/m)
0.63
Quantità minima (m)
100
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
5,5 / 140
Ø esterno (mm)
148.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,175 (0,51)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,040 (0,15)
Raggio di curvatura (mm)
78.00
Peso (kg/m)
0.71
Quantità minima (m)
80
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6 / 150-152
Ø esterno (mm)
158.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,160 (0,48)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,13)
Raggio di curvatura (mm)
83.00
Peso (kg/m)
0.76
Quantità minima (m)
80
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
6,3 / 160
Ø esterno (mm)
168.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,150 (0,45)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,035 (0,12)
Raggio di curvatura (mm)
88.00
Peso (kg/m)
0.81
Quantità minima (m)
80
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
7 / 178-180
Ø esterno (mm)
188.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,135 (0,40)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,030 (0,09)
Raggio di curvatura (mm)
98.00
Peso (kg/m)
0.90
Quantità minima (m)
80
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
8 / 200-203
Ø esterno (mm)
208.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,120 (0,36)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,025 (0,11)
Raggio di curvatura (mm)
108.00
Peso (kg/m)
1.03
Quantità minima (m)
60
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 250
Ø esterno (mm)
259.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,100 (0,29)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,020 (0,06)
Raggio di curvatura (mm)
136.00
Peso (kg/m)
1.28
Quantità minima (m)
50
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
Ø interno (Pollici/mm)
- / 300
Ø esterno (mm)
309.00
Sovrapressione DIN 26057 (allungamento del 50%) (bar)
0,080 (0,24)
Vuoto DIN 26057 (fissato assialmente) (bar)
0,015 (0,04)
Raggio di curvatura (mm)
159.00
Peso (kg/m)
1.70
Quantità minima (m)
40
Dimensioni a magazzino (m)
-
Lunghezze di produzione (m)
-
La sovrapressione e la sottopressione sono valori limite di funzionamento raccomandati, i prodotti possono essere sottoposti a carichi maggiori su richiesta. Il raggio di curvatura è misurato attraverso l'interno dell'arco del tubo. Ci riserviamo il diritto di apportare modifiche tecniche. Tutti i valori sono determinati a 20°C e sono dati approssimativi. Ulteriori informazioni su norres.com/it/tecnologia/.
Documenti
Montagehinweis / Assembly Information (384.89 KB)
TRGS 727 / ATEX Test report / manufacturer (93.64 KB)
Verlegerichtlinien / Installation guidelines (201.24 KB)
Brandschutzprüfung - DIN / Fire safety regulation (1.38 MB)
Brandschutzprüfung UL / Fire safety regulation UL (116.73 KB)
TRGS 727 / ATEX Zertifikat / certificate (1.28 MB)
Accessori
CLAMP 210 BRIDGE CLAMP
Fascetta con ponte di plastica per il fissaggio di tubi corrugati a spirale esterni
CLAMP 212
Fascetta a ponte per il fissaggio di tubi a spirale corrugati esternamente
CLAMP 213
Fascetta a ponte con sgancio rapido per il fissaggio di tubi a spirale corrugati esternamente
CLAMP 217
Fascetta a ponte con occhiello di fissaggio per il fissaggio di tubi a spirale corrugati esternamente
CONNECT 223
Tubo termorestringente per collegare i tubi l'uno con l'altro, o il tubo e la presa
CONNECT 228
Nastro elastico di copertura del fascetta
CONNECT 270-271
Connettore / riduttore del tubo flessibile in lamiera
