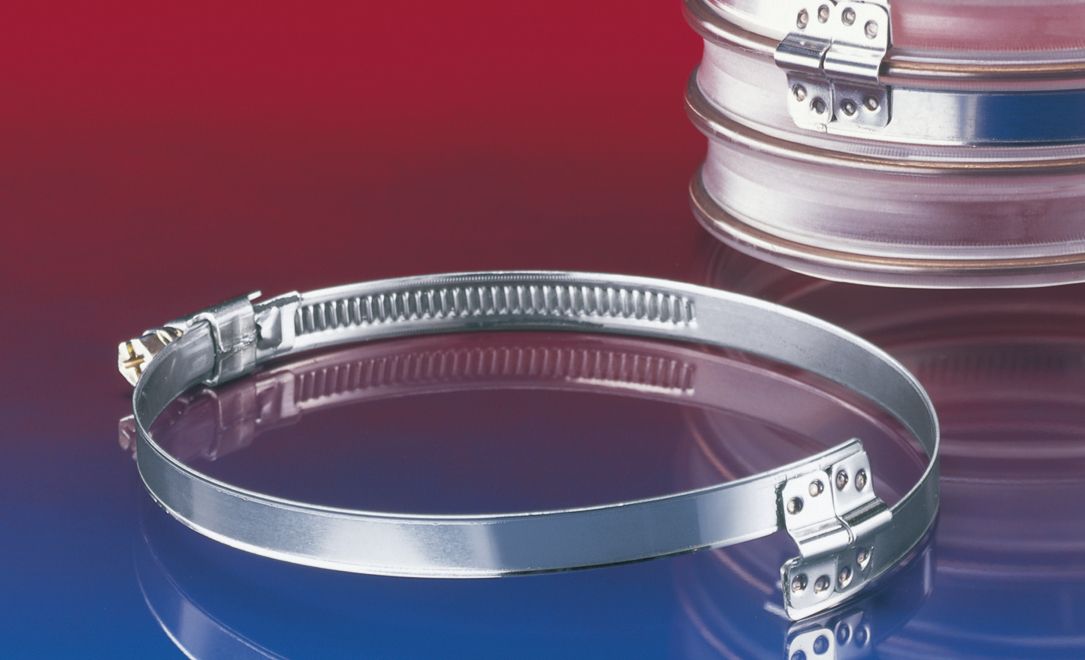

CLAMP 212
Fascetta a ponte per il fissaggio di tubi a spirale corrugati esternamente
Dettagli del prodotto
Proprietà
- collegamento in gran parte denso e resistente alla tensione grazie alla speciale geometria del ponte
- facile e veloce da montare
- riutilizzabile
- Conforme alla normativa RoHS
- REACH in base a -> Informazioni tecniche / tecniche / REACH
Costruzione
- Qualità: W2; Fascetta: acciaio inossidabile 1.4301 = AISI 304; Vite: acciaio zincato; Corpo: acciaio inossidabile 1.4016 = AISI 430; Ponte: acciaio inossidabile 1.4301 = AISI 304 (INOX)
- secondo DIN 3017
Varianti di consegna
- Altre dimensioni disponibili su richiesta
Adatto per tubo flessibile
- AIRDUC®: 341 + 345 + 363; 350 (AS/ FOOD-AS / AS BLACK); 351 + 355 (FOOD / INOX FOOD-AS / HT-PUR); 351 + 355 EC; 352 SE RAILWAY; 355 AS; 362 (FOOD / EC);
- PROTAPE®: 330 (FOOD / BLACK / INOX FOOD -AS); 301 AS; 310 + 320 + 321 + 326 + 327 + 332; 322 EC;
Varianti di articolo
Adatto per
tubo flessibile
Ø interno
(mm)
tubo flessibile
Ø interno
(mm)
Campo di
serraggio
(mm)
serraggio
(mm)
Larghezza
della banda
(mm)
della banda
(mm)
Numero
dell'ordine
dell'ordine
AIRDUC® & PROTAPE® 44 mm
Adatto per tubo flessibile Ø interno (mm)
13-16
Campo di serraggio (mm)
9-19
Larghezza della banda (mm)
5
Adatto per tubo flessibile Ø interno (mm)
15-18
Campo di serraggio (mm)
13-20
Larghezza della banda (mm)
5
Adatto per tubo flessibile Ø interno (mm)
18-26
Campo di serraggio (mm)
17-27
Larghezza della banda (mm)
5
Adatto per tubo flessibile Ø interno (mm)
22-28
Campo di serraggio (mm)
20-28
Larghezza della banda (mm)
5
Adatto per tubo flessibile Ø interno (mm)
25-29
Campo di serraggio (mm)
22-37
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
30-35
Campo di serraggio (mm)
27-47
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
32-37
Campo di serraggio (mm)
29-47
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
38-44
Campo di serraggio (mm)
35-55
Larghezza della banda (mm)
9
CP Ø 38-65 mm, PROTAPE® TPE 326 MEMORY Ø 51-65mm
Adatto per tubo flessibile Ø interno (mm)
38-45
Campo di serraggio (mm)
35-55
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
50-55
Campo di serraggio (mm)
45-65
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
60-65
Campo di serraggio (mm)
55-75
Larghezza della banda (mm)
9
AIRDUC® & PROTAPE® 45 mm, CP & PROTAPE® TPE 326 MEMORY 70 mm
Adatto per tubo flessibile Ø interno (mm)
45-50
Campo di serraggio (mm)
40-60
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
50-55
Campo di serraggio (mm)
45-65
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
60-65
Campo di serraggio (mm)
55-75
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
70-75
Campo di serraggio (mm)
65-85
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
80-85
Campo di serraggio (mm)
75-95
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
90-95
Campo di serraggio (mm)
85-105
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
100-105
Campo di serraggio (mm)
95-115
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
110-115
Campo di serraggio (mm)
105-125
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
120-125
Campo di serraggio (mm)
115-135
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
130-135
Campo di serraggio (mm)
125-145
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
140-145
Campo di serraggio (mm)
135-155
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
150-155
Campo di serraggio (mm)
145-165
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
160-165
Campo di serraggio (mm)
155-175
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
170-175
Campo di serraggio (mm)
165-185
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
180-185
Campo di serraggio (mm)
175-195
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
190-195
Campo di serraggio (mm)
185-205
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
200-205
Campo di serraggio (mm)
195-215
Larghezza della banda (mm)
9
Adatto per tubo flessibile Ø interno (mm)
210-215
Campo di serraggio (mm)
205-225
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
220-225
Campo di serraggio (mm)
215-235
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
250-255
Campo di serraggio (mm)
245-265
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
260-265
Campo di serraggio (mm)
255-275
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
270-275
Campo di serraggio (mm)
265-285
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
280-285
Campo di serraggio (mm)
275-295
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
300-305
Campo di serraggio (mm)
295-315
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
310-315
Campo di serraggio (mm)
305-325
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
320-325
Campo di serraggio (mm)
315-335
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
350-355
Campo di serraggio (mm)
345-365
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
370-375
Campo di serraggio (mm)
365-385
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
400-405
Campo di serraggio (mm)
395-415
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
450-455
Campo di serraggio (mm)
445-465
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
500-505
Campo di serraggio (mm)
495-515
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
510-535
Campo di serraggio (mm)
505-545
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
550-575
Campo di serraggio (mm)
545-585
Larghezza della banda (mm)
12
Adatto per tubo flessibile Ø interno (mm)
630-655
Campo di serraggio (mm)
625-665
Larghezza della banda (mm)
12
La sovrapressione e la sottopressione sono valori limite di funzionamento raccomandati, i prodotti possono essere sottoposti a carichi maggiori su richiesta. Il raggio di curvatura è misurato attraverso l'interno dell'arco del tubo. Ci riserviamo il diritto di apportare modifiche tecniche. Tutti i valori sono determinati a 20°C e sono dati approssimativi. Ulteriori informazioni su norres.com/it/tecnologia/.
