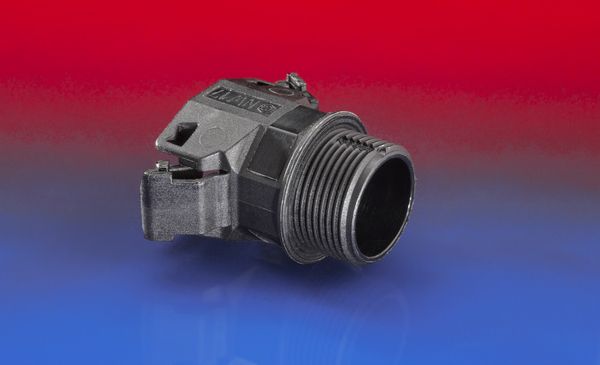

NORDUC® A 183
Raccord plastique; fil de liaison rigide
Détails du produit
Applications
- protection de câble: raccord vissable pour le montage de gaine de protection, gaine de protection de câble, installation électrique, armoires de commande, commutateur montage en armoire, faisceaux de câbles / assemblage de câbles
Caractéristiques
- IP 65 to EN/ IEC 60529
- IP 65 selon EN / IEC 60529 assemblé avec joint torique d´étanchéité dans la première gorge du conduit (50m de taille dans la première et la deuxième rainure)
- facile et rapide à monter
- réutilisable
- une pièce
- résistant aux vibrations
- bonne résistance à l’huile, à l’essence et aux produits chimiques
- bonne résistance aux bases et aux acides
- designed according to EN 60204 for plant and mechanical engineering
- conforme à RoHS
Plage de température
- -40°C à 120°C
- brièvement jusqu’à 130°C
Construction
- Accessoires
- 1. Corps : laiton nickelé, filetage de raccordement rigide avec surface de clé hexagonale
Variantes proposées
- Autres mesures et longueurs disponibles sur demande
- gris (standard)
- noir (standard)
Variantes d'articles
Largeur
nominale tuyau
flexible<
(mm)
nominale tuyau
flexible<
(mm)
Filetage
extérieur
métrique
M EN 60423
extérieur
métrique
M EN 60423
Longueur
PG DIN 40430
PG DIN 40430
Longueur
totale
L
(mm)
totale
L
(mm)
diamètre
sur plats
SW
(mm)
sur plats
SW
(mm)
Ø extérieur
D
(mm)
D
(mm)
Ø intérieur
d
(mm)
d
(mm)
Poids
(kg/100pcs)
(kg/100pcs)
PU
(Pcs)
(Pcs)
Numéro de
commande
commande
Noir
Largeur nominale tuyau flexible< (mm)
8,5
Filetage extérieur métrique M EN 60423
M 12 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
35
diamètre sur plats SW (mm)
16
Ø extérieur D (mm)
23
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,41
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
M 16 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,469
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
M 20 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
15,2
Poids (kg/100pcs)
0,636
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
M 25 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
19,1
Poids (kg/100pcs)
1,287
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
29
Filetage extérieur métrique M EN 60423
M 32 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
52
diamètre sur plats SW (mm)
41
Ø extérieur D (mm)
55,5
Ø intérieur d (mm)
25,5
Poids (kg/100pcs)
2,852
PU (Pcs)
20
Largeur nominale tuyau flexible< (mm)
37
Filetage extérieur métrique M EN 60423
M 40 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
62
diamètre sur plats SW (mm)
50
Ø extérieur D (mm)
66,5
Ø intérieur d (mm)
34
Poids (kg/100pcs)
4,581
PU (Pcs)
10
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
M 50 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
43,5
Poids (kg/100pcs)
7,697
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
M 63 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
53,2
Poids (kg/100pcs)
7,79
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
M 12 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,439
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
M 16 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,628
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
M 20 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
15,4
Poids (kg/100pcs)
1,205
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
23
Filetage extérieur métrique M EN 60423
M 25 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
48
diamètre sur plats SW (mm)
34
Ø extérieur D (mm)
48,5
Ø intérieur d (mm)
19,1
Poids (kg/100pcs)
1,969
PU (Pcs)
25
Largeur nominale tuyau flexible< (mm)
8,5
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 7
Longueur totale L (mm)
35
diamètre sur plats SW (mm)
16
Ø extérieur D (mm)
23
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,433
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 9
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,455
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 11
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
12,5
Poids (kg/100pcs)
0,466
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 13,5
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
15,2
Poids (kg/100pcs)
0,665
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 16
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
18,1
Poids (kg/100pcs)
1,219
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
23
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 21
Longueur totale L (mm)
48
diamètre sur plats SW (mm)
34
Ø extérieur D (mm)
48,5
Ø intérieur d (mm)
23
Poids (kg/100pcs)
1,955
PU (Pcs)
25
Largeur nominale tuyau flexible< (mm)
29
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 29
Longueur totale L (mm)
52
diamètre sur plats SW (mm)
41
Ø extérieur D (mm)
55,5
Ø intérieur d (mm)
31
Poids (kg/100pcs)
2,839
PU (Pcs)
20
Largeur nominale tuyau flexible< (mm)
37
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 36
Longueur totale L (mm)
62
diamètre sur plats SW (mm)
50
Ø extérieur D (mm)
66,5
Ø intérieur d (mm)
39
Poids (kg/100pcs)
4,798
PU (Pcs)
10
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 48
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
43,5
Poids (kg/100pcs)
7,617
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 7
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
9
Poids (kg/100pcs)
0,431
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 9
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,6
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 11
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
14,5
Poids (kg/100pcs)
0,62
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 13,5
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
15,4
Poids (kg/100pcs)
1,237
PU (Pcs)
50
Gris
Largeur nominale tuyau flexible< (mm)
8,5
Filetage extérieur métrique M EN 60423
M 12 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
35
diamètre sur plats SW (mm)
16
Ø extérieur D (mm)
23
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,41
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
M 16 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,469
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
M 20 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
15,2
Poids (kg/100pcs)
0,636
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
M 25 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
19,1
Poids (kg/100pcs)
1,287
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
29
Filetage extérieur métrique M EN 60423
M 32 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
52
diamètre sur plats SW (mm)
41
Ø extérieur D (mm)
55,5
Ø intérieur d (mm)
25,5
Poids (kg/100pcs)
2,852
PU (Pcs)
20
Largeur nominale tuyau flexible< (mm)
37
Filetage extérieur métrique M EN 60423
M 40 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
62
diamètre sur plats SW (mm)
50
Ø extérieur D (mm)
66,5
Ø intérieur d (mm)
34
Poids (kg/100pcs)
4,581
PU (Pcs)
10
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
M 50 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
43,5
Poids (kg/100pcs)
7,697
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
M 63 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
53,2
Poids (kg/100pcs)
7,79
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
M 12 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,439
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
M 16 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,628
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
M 20 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
15,4
Poids (kg/100pcs)
1,205
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
23
Filetage extérieur métrique M EN 60423
M 25 x 1,5
Longueur PG DIN 40430
-
Longueur totale L (mm)
48
diamètre sur plats SW (mm)
34
Ø extérieur D (mm)
48,5
Ø intérieur d (mm)
19,1
Poids (kg/100pcs)
1,969
PU (Pcs)
25
Largeur nominale tuyau flexible< (mm)
8,5
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 7
Longueur totale L (mm)
35
diamètre sur plats SW (mm)
16
Ø extérieur D (mm)
23
Ø intérieur d (mm)
7,5
Poids (kg/100pcs)
0,433
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 9
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,455
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 11
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
12,5
Poids (kg/100pcs)
0,466
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 13,5
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
15,2
Poids (kg/100pcs)
0,665
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 16
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
18,1
Poids (kg/100pcs)
1,219
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
23
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 21
Longueur totale L (mm)
48
diamètre sur plats SW (mm)
34
Ø extérieur D (mm)
48,5
Ø intérieur d (mm)
23
Poids (kg/100pcs)
1,955
PU (Pcs)
25
Largeur nominale tuyau flexible< (mm)
29
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 29
Longueur totale L (mm)
52
diamètre sur plats SW (mm)
41
Ø extérieur D (mm)
55,5
Ø intérieur d (mm)
31
Poids (kg/100pcs)
2,839
PU (Pcs)
20
Largeur nominale tuyau flexible< (mm)
37
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 36
Longueur totale L (mm)
62
diamètre sur plats SW (mm)
50
Ø extérieur D (mm)
66,5
Ø intérieur d (mm)
39
Poids (kg/100pcs)
4,798
PU (Pcs)
10
Largeur nominale tuyau flexible< (mm)
50
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 48
Longueur totale L (mm)
68
diamètre sur plats SW (mm)
64
Ø extérieur D (mm)
80
Ø intérieur d (mm)
43,5
Poids (kg/100pcs)
7,617
PU (Pcs)
5
Largeur nominale tuyau flexible< (mm)
10
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 7
Longueur totale L (mm)
36
diamètre sur plats SW (mm)
17
Ø extérieur D (mm)
24,5
Ø intérieur d (mm)
9
Poids (kg/100pcs)
0,431
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 9
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
11
Poids (kg/100pcs)
0,6
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
13
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 11
Longueur totale L (mm)
38
diamètre sur plats SW (mm)
20
Ø extérieur D (mm)
29
Ø intérieur d (mm)
14,5
Poids (kg/100pcs)
0,62
PU (Pcs)
50
Largeur nominale tuyau flexible< (mm)
17
Filetage extérieur métrique M EN 60423
-
Longueur PG DIN 40430
PG 13,5
Longueur totale L (mm)
43
diamètre sur plats SW (mm)
27
Ø extérieur D (mm)
38,5
Ø intérieur d (mm)
15,4
Poids (kg/100pcs)
1,237
PU (Pcs)
50
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
