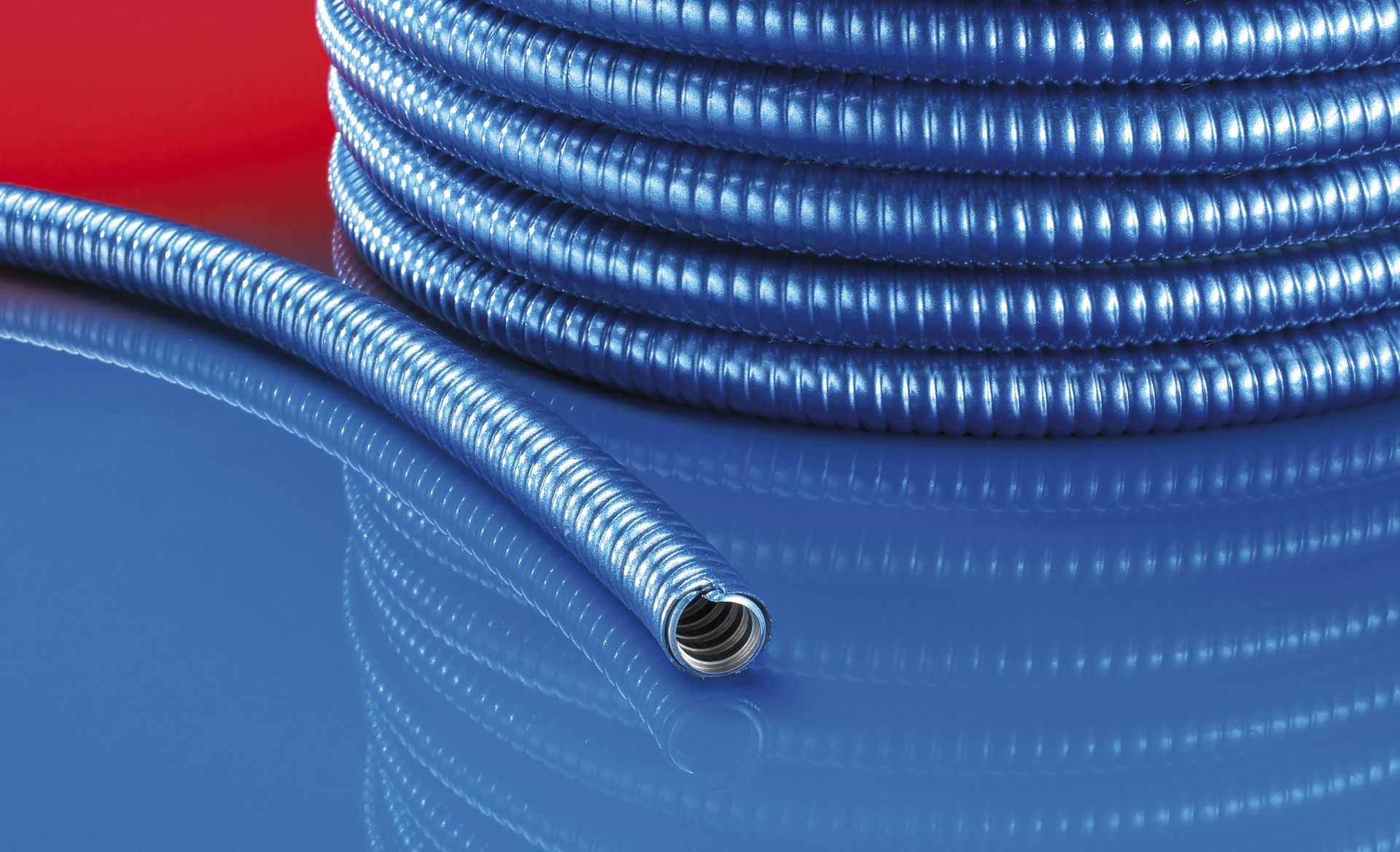

METAL HOSE PUR 105
Résistant à l´abrasion, gaine de protection métallique revêtue polyuréthane résistant à l´huile; très robuste et étanche aux liquides; profilé métallique agraphé
Détails du produit
Applications
- protection de câble: conduit de câble de protection, tube de protection de câble, protection de câble flexible, installation électrique, armoires de commande, commutacateur montage en armoire, faisceaux de câbles / assemblage de câbles
Caractéristiques
- IP 68 selon EN/ IEC 60529
- très souple
- hautement résistant
- Haute résistance à l’arrachement, pression et impact.
- résistant aux microbes et à l’hydrolyse
- bonne résistance à l’huile, à l’essence et aux produits chimiques
- reste très flexible même à froid
- conforme à RoHS
Plage de température
- -40°C à 90°C
- brièvement jusqu’à 125°C
Construction
- Tuyau en métal
- 1. Bande métallique profilée, acier zingué; profilé accroché; Paroi: éther-polyuréthane spécial haut de gamme (Pre-PUR®)
Variantes proposées
- Autres mesures et longueurs disponibles sur demande
- bleu métallique (standard)
- Couleurs spéciales: entièrement coloré
- inscription spécifique au client
Variantes d'articles
Largeur nominale
pièce de
raccordement
(mm)
pièce de
raccordement
(mm)
Ø intérieur
(mm)
(mm)
Ø extérieur
(mm)
(mm)
Rayon de pliage
(milieu du tuyau flexible)
(mm)
(milieu du tuyau flexible)
(mm)
Rayon de
pliage dyn.
selon norme
(mm)
pliage dyn.
selon norme
(mm)
Poids
(kg/m)
(kg/m)
PU
(m)
(m)
Numéro de
commande
commande
VPE: 10
Largeur nominale pièce de raccordement (mm)
10
Ø intérieur (mm)
7
Ø extérieur (mm)
10.00
Rayon de pliage (milieu du tuyau flexible) (mm)
40
Rayon de pliage dyn. selon norme (mm)
40
Poids (kg/m)
0.08
PU (m)
10
Largeur nominale pièce de raccordement (mm)
14
Ø intérieur (mm)
10
Ø extérieur (mm)
14.00
Rayon de pliage (milieu du tuyau flexible) (mm)
46
Rayon de pliage dyn. selon norme (mm)
48
Poids (kg/m)
0.14
PU (m)
10
Largeur nominale pièce de raccordement (mm)
21
Ø intérieur (mm)
17
Ø extérieur (mm)
21.00
Rayon de pliage (milieu du tuyau flexible) (mm)
75
Rayon de pliage dyn. selon norme (mm)
75
Poids (kg/m)
0.23
PU (m)
10
VPE: 50
Largeur nominale pièce de raccordement (mm)
10
Ø intérieur (mm)
7
Ø extérieur (mm)
10.00
Rayon de pliage (milieu du tuyau flexible) (mm)
40
Rayon de pliage dyn. selon norme (mm)
40
Poids (kg/m)
0.08
PU (m)
50
Largeur nominale pièce de raccordement (mm)
14
Ø intérieur (mm)
10
Ø extérieur (mm)
14.00
Rayon de pliage (milieu du tuyau flexible) (mm)
46
Rayon de pliage dyn. selon norme (mm)
48
Poids (kg/m)
0.14
PU (m)
50
Largeur nominale pièce de raccordement (mm)
17
Ø intérieur (mm)
13
Ø extérieur (mm)
17.00
Rayon de pliage (milieu du tuyau flexible) (mm)
55
Rayon de pliage dyn. selon norme (mm)
55
Poids (kg/m)
0.17
PU (m)
50
Largeur nominale pièce de raccordement (mm)
19
Ø intérieur (mm)
15
Ø extérieur (mm)
19.00
Rayon de pliage (milieu du tuyau flexible) (mm)
60
Rayon de pliage dyn. selon norme (mm)
60
Poids (kg/m)
0.19
PU (m)
50
Largeur nominale pièce de raccordement (mm)
21
Ø intérieur (mm)
17
Ø extérieur (mm)
21.00
Rayon de pliage (milieu du tuyau flexible) (mm)
75
Rayon de pliage dyn. selon norme (mm)
75
Poids (kg/m)
0.23
PU (m)
50
Largeur nominale pièce de raccordement (mm)
27
Ø intérieur (mm)
22
Ø extérieur (mm)
27.00
Rayon de pliage (milieu du tuyau flexible) (mm)
90
Rayon de pliage dyn. selon norme (mm)
90
Poids (kg/m)
0.38
PU (m)
50
VPE: 25
Largeur nominale pièce de raccordement (mm)
36
Ø intérieur (mm)
29
Ø extérieur (mm)
36.00
Rayon de pliage (milieu du tuyau flexible) (mm)
110
Rayon de pliage dyn. selon norme (mm)
110
Poids (kg/m)
0.60
PU (m)
25
Largeur nominale pièce de raccordement (mm)
45
Ø intérieur (mm)
38
Ø extérieur (mm)
45.00
Rayon de pliage (milieu du tuyau flexible) (mm)
140
Rayon de pliage dyn. selon norme (mm)
140
Poids (kg/m)
0.80
PU (m)
25
Largeur nominale pièce de raccordement (mm)
56
Ø intérieur (mm)
49
Ø extérieur (mm)
56.00
Rayon de pliage (milieu du tuyau flexible) (mm)
175
Rayon de pliage dyn. selon norme (mm)
175
Poids (kg/m)
1.08
PU (m)
25
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
