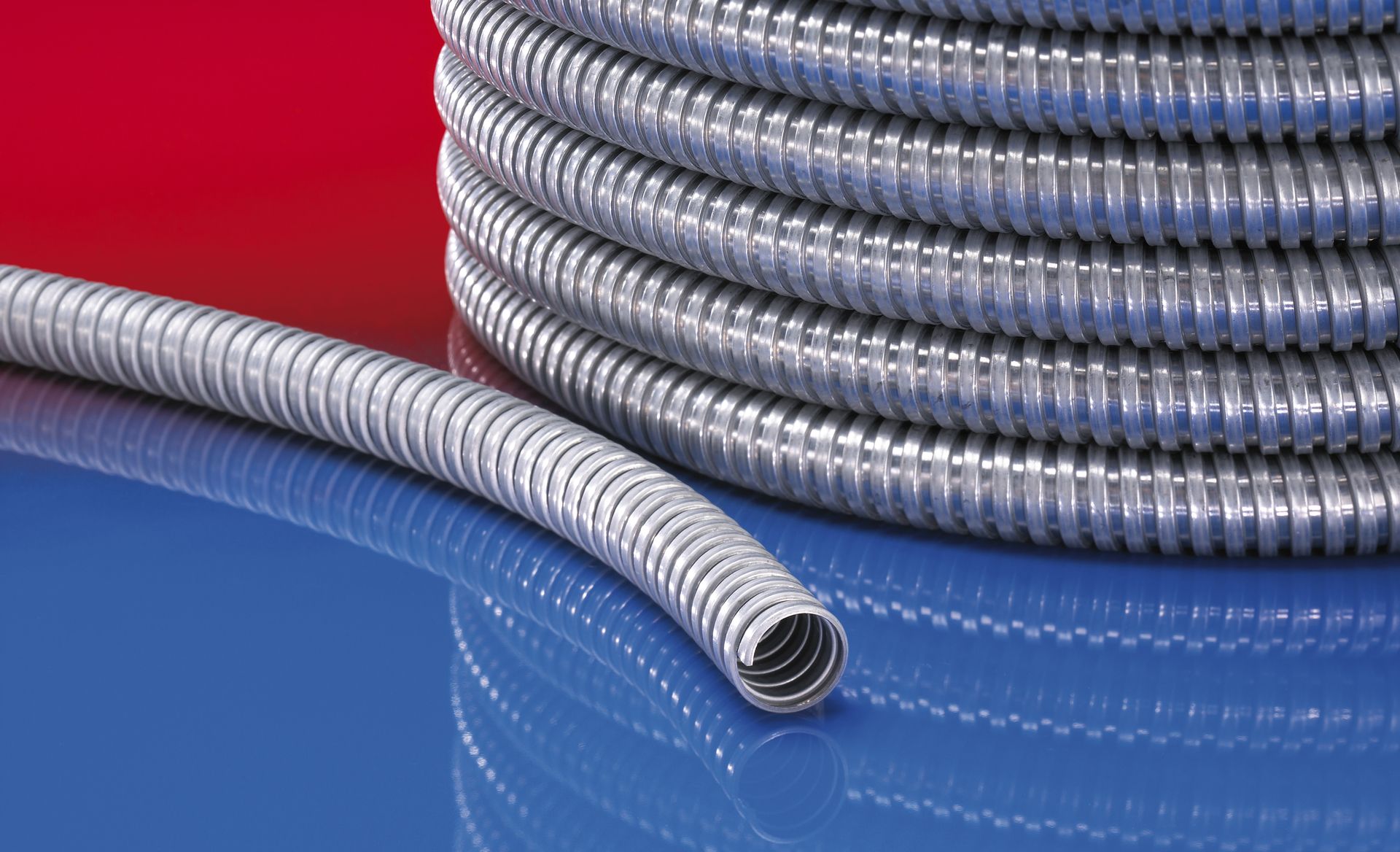

METAL HOSE 101
Gaine de protection métallique très flexible; robuste; profilé métallique agraphé
Détails du produit
Applications
- protection de câble: conduit de câble de protection, tube de protection de câble, protection de câble flexible, installation électrique, armoires de commande, commutacateur montage en armoire, faisceaux de câbles / assemblage de câbles
Caractéristiques
- IP 40 selon EN/ IEC 60529
- très souple
- extrêmement résistant à la chaleur
- Haute résistance à l’arrachement, pression et impact.
- conforme à RoHS
Plage de température
- jusqu’à 400°C
Construction
- Tuyau en métal
- 1. Bande métallique profilée, acier zingué; profilé accroché
Variantes proposées
- Autres mesures et longueurs disponibles sur demande
Variantes d'articles
Largeur nominale
pièce de
raccordement
(mm)
pièce de
raccordement
(mm)
Ø intérieur
(mm)
(mm)
Ø extérieur
(mm)
(mm)
Rayon de pliage
(milieu du tuyau flexible)
(mm)
(milieu du tuyau flexible)
(mm)
Poids
(kg/m)
(kg/m)
PU
(m)
(m)
Numéro de
commande
commande
VPE: 10
Largeur nominale pièce de raccordement (mm)
10
Ø intérieur (mm)
8
Ø extérieur (mm)
10.00
Rayon de pliage (milieu du tuyau flexible) (mm)
25
Poids (kg/m)
0.07
PU (m)
10
Largeur nominale pièce de raccordement (mm)
14
Ø intérieur (mm)
11
Ø extérieur (mm)
14.00
Rayon de pliage (milieu du tuyau flexible) (mm)
34
Poids (kg/m)
0.12
PU (m)
10
Largeur nominale pièce de raccordement (mm)
17
Ø intérieur (mm)
14
Ø extérieur (mm)
17.00
Rayon de pliage (milieu du tuyau flexible) (mm)
40
Poids (kg/m)
0.15
PU (m)
10
Largeur nominale pièce de raccordement (mm)
19
Ø intérieur (mm)
16
Ø extérieur (mm)
19.00
Rayon de pliage (milieu du tuyau flexible) (mm)
45
Poids (kg/m)
0.17
PU (m)
10
Largeur nominale pièce de raccordement (mm)
21
Ø intérieur (mm)
18
Ø extérieur (mm)
21.00
Rayon de pliage (milieu du tuyau flexible) (mm)
50
Poids (kg/m)
0.19
PU (m)
10
Largeur nominale pièce de raccordement (mm)
27
Ø intérieur (mm)
23
Ø extérieur (mm)
27.00
Rayon de pliage (milieu du tuyau flexible) (mm)
67
Poids (kg/m)
0.32
PU (m)
10
Largeur nominale pièce de raccordement (mm)
36
Ø intérieur (mm)
31
Ø extérieur (mm)
36.00
Rayon de pliage (milieu du tuyau flexible) (mm)
90
Poids (kg/m)
0.45
PU (m)
10
Largeur nominale pièce de raccordement (mm)
45
Ø intérieur (mm)
40
Ø extérieur (mm)
45.00
Rayon de pliage (milieu du tuyau flexible) (mm)
110
Poids (kg/m)
0.56
PU (m)
10
Largeur nominale pièce de raccordement (mm)
52
Ø intérieur (mm)
47
Ø extérieur (mm)
52.00
Rayon de pliage (milieu du tuyau flexible) (mm)
125
Poids (kg/m)
0.66
PU (m)
10
Largeur nominale pièce de raccordement (mm)
56
Ø intérieur (mm)
51
Ø extérieur (mm)
56.00
Rayon de pliage (milieu du tuyau flexible) (mm)
140
Poids (kg/m)
0.71
PU (m)
10
VPE: 50
Largeur nominale pièce de raccordement (mm)
10
Ø intérieur (mm)
8
Ø extérieur (mm)
10.00
Rayon de pliage (milieu du tuyau flexible) (mm)
25
Poids (kg/m)
0.07
PU (m)
50
Largeur nominale pièce de raccordement (mm)
14
Ø intérieur (mm)
11
Ø extérieur (mm)
14.00
Rayon de pliage (milieu du tuyau flexible) (mm)
34
Poids (kg/m)
0.12
PU (m)
50
Largeur nominale pièce de raccordement (mm)
17
Ø intérieur (mm)
14
Ø extérieur (mm)
17.00
Rayon de pliage (milieu du tuyau flexible) (mm)
40
Poids (kg/m)
0.15
PU (m)
50
Largeur nominale pièce de raccordement (mm)
19
Ø intérieur (mm)
16
Ø extérieur (mm)
19.00
Rayon de pliage (milieu du tuyau flexible) (mm)
45
Poids (kg/m)
0.17
PU (m)
50
Largeur nominale pièce de raccordement (mm)
21
Ø intérieur (mm)
18
Ø extérieur (mm)
21.00
Rayon de pliage (milieu du tuyau flexible) (mm)
50
Poids (kg/m)
0.19
PU (m)
50
Largeur nominale pièce de raccordement (mm)
27
Ø intérieur (mm)
23
Ø extérieur (mm)
27.00
Rayon de pliage (milieu du tuyau flexible) (mm)
67
Poids (kg/m)
0.32
PU (m)
50
VPE: 25
Largeur nominale pièce de raccordement (mm)
36
Ø intérieur (mm)
31
Ø extérieur (mm)
36.00
Rayon de pliage (milieu du tuyau flexible) (mm)
90
Poids (kg/m)
0.45
PU (m)
25
Largeur nominale pièce de raccordement (mm)
45
Ø intérieur (mm)
40
Ø extérieur (mm)
45.00
Rayon de pliage (milieu du tuyau flexible) (mm)
110
Poids (kg/m)
0.56
PU (m)
25
Largeur nominale pièce de raccordement (mm)
52
Ø intérieur (mm)
47
Ø extérieur (mm)
52.00
Rayon de pliage (milieu du tuyau flexible) (mm)
125
Poids (kg/m)
0.66
PU (m)
25
Largeur nominale pièce de raccordement (mm)
56
Ø intérieur (mm)
51
Ø extérieur (mm)
56.00
Rayon de pliage (milieu du tuyau flexible) (mm)
140
Poids (kg/m)
0.71
PU (m)
25
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
