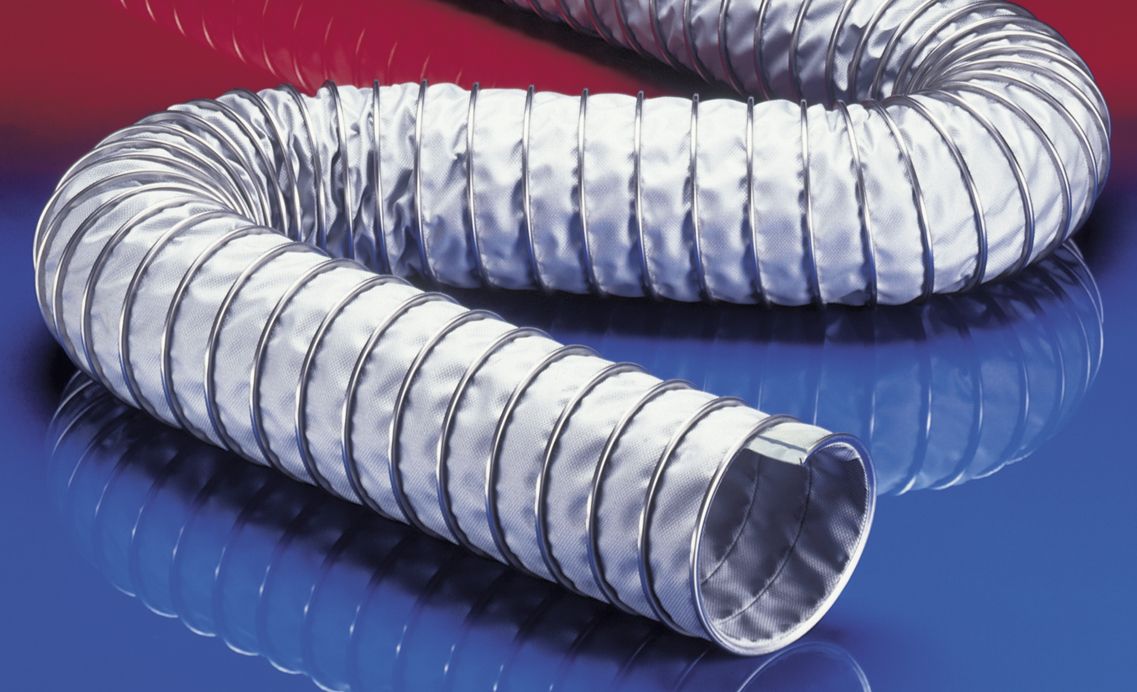

CP HiTex 481
Hochtemperaturschlauch, Klemmprofilschlauch, doppellagig (bis +700°C)
Produktdetails
Anwendung
- flexibler Schlauch für heiße und kalte Gase
- Abgasabsaugung, Absaugung von Motorabgasen: Abgasschlauchaufroller, Saugschlitzkanal, Überflurabsauganlage, Unterflurabsauganlage
- Motorprüfstand, Abgasmessung
- Hochtemperaturabsaugung: Ofen, Gießerei, Hochofen, Schmelze, Keramikindustrie, Glasindustrie, Stahlwerk, Aluminiumhütte
- Faltenbalg, Kompensator
Eigenschaften
- sehr gut bei Funkenflug und Schweißspritzern
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- sehr gut hitzebeständig
- RoHS konform
- REACH gemäß --> Technik / Technische Informationen / REACH
Temperaturbereich
- -60°C bis 600°C
- kurzzeitig bis 700°C

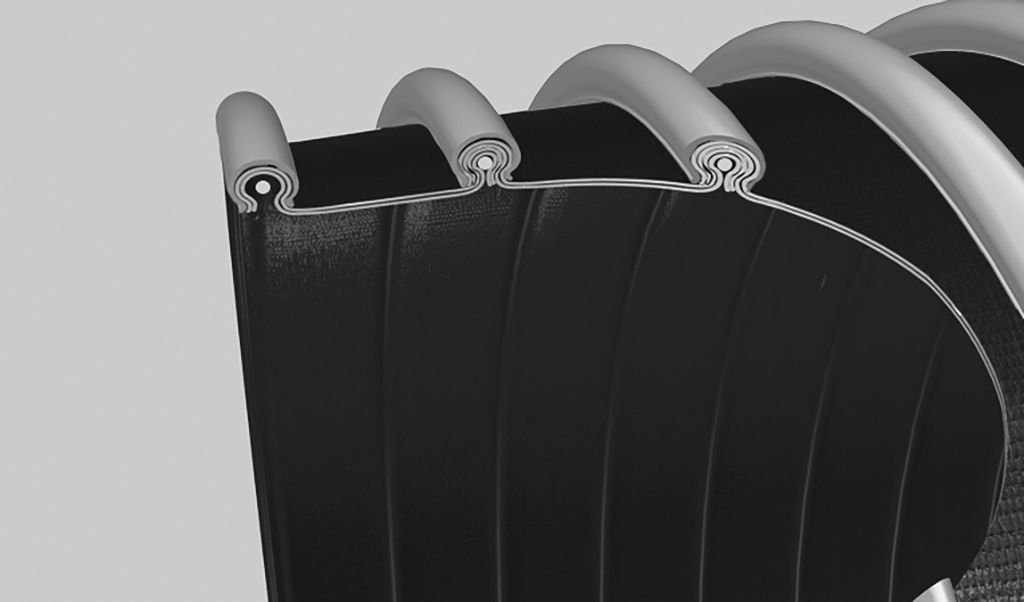

Konstruktion
- CP-Konstruktion
- Klemmprofil-Stützwendel: komplett Edelstahl (INOX)
- zweilagige Wandung
- Wandung: mit Edelstahldrähten armiertes und spezialbeschichtetes Glasgewebe
Liefervarianten
- weitere Abmessungen und Längen auf Anfrage lieferbar
Artikelvarianten
Ø- Innen
(inch/mm)
(inch/mm)
Ø - Außen
(mm)
(mm)
Unter-
druck
(bar)
druck
(bar)
Biege-
radius
(mm)
radius
(mm)
Gewicht
(kg/m)
(kg/m)
Lager-
längen
(m)
längen
(m)
Bestellnummer
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
89.00
Unterdruck (bar)
0,290
Biegeradius (mm)
43.00
Gewicht (kg/m)
1.85
Lagerlängen (m)
6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
94.00
Unterdruck (bar)
0,250
Biegeradius (mm)
45.00
Gewicht (kg/m)
1.93
Lagerlängen (m)
6
Weitere Artikeldetails
Ø- Innen (inch/mm)
3,5 / 89-90
Ø - Außen (mm)
104.00
Unterdruck (bar)
0,180
Biegeradius (mm)
49.00
Gewicht (kg/m)
2.19
Lagerlängen (m)
6
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100-102
Ø - Außen (mm)
114.00
Unterdruck (bar)
0,150
Biegeradius (mm)
53.00
Gewicht (kg/m)
2.10
Lagerlängen (m)
6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 110
Ø - Außen (mm)
124.00
Unterdruck (bar)
0,130
Biegeradius (mm)
57.00
Gewicht (kg/m)
2.30
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
4,5 / 114-115
Ø - Außen (mm)
129.00
Unterdruck (bar)
0,120
Biegeradius (mm)
59.00
Gewicht (kg/m)
1.82
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
4,72 / 120
Ø - Außen (mm)
134.00
Unterdruck (bar)
0,110
Biegeradius (mm)
61.00
Gewicht (kg/m)
2.50
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
139.00
Unterdruck (bar)
0,100
Biegeradius (mm)
63.00
Gewicht (kg/m)
2.60
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 130
Ø - Außen (mm)
144.00
Unterdruck (bar)
0,095
Biegeradius (mm)
65.00
Gewicht (kg/m)
2.69
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
5,5 / 140
Ø - Außen (mm)
154.00
Unterdruck (bar)
0,075
Biegeradius (mm)
69.00
Gewicht (kg/m)
2.89
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 150-152
Ø - Außen (mm)
164.00
Unterdruck (bar)
0,060
Biegeradius (mm)
73.00
Gewicht (kg/m)
2.11
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,3 / 160
Ø - Außen (mm)
174.00
Unterdruck (bar)
0,055
Biegeradius (mm)
77.00
Gewicht (kg/m)
2.25
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,5 / 165
Ø - Außen (mm)
179.00
Unterdruck (bar)
0,050
Biegeradius (mm)
79.00
Gewicht (kg/m)
2.32
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 170
Ø - Außen (mm)
184.00
Unterdruck (bar)
0,050
Biegeradius (mm)
81.00
Gewicht (kg/m)
2.38
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 175
Ø - Außen (mm)
189.00
Unterdruck (bar)
0,050
Biegeradius (mm)
83.00
Gewicht (kg/m)
2.45
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
7 / 178-180
Ø - Außen (mm)
194.00
Unterdruck (bar)
0,050
Biegeradius (mm)
85.00
Gewicht (kg/m)
2.52
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200-203
Ø - Außen (mm)
214.00
Unterdruck (bar)
0,040
Biegeradius (mm)
93.00
Gewicht (kg/m)
2.79
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 225
Ø - Außen (mm)
239.00
Unterdruck (bar)
0,030
Biegeradius (mm)
103.00
Gewicht (kg/m)
3.13
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 250
Ø - Außen (mm)
264.00
Unterdruck (bar)
0,030
Biegeradius (mm)
113.00
Gewicht (kg/m)
3.47
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
10 / 254
Ø - Außen (mm)
268.00
Unterdruck (bar)
0,025
Biegeradius (mm)
115.00
Gewicht (kg/m)
3.53
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 275
Ø - Außen (mm)
289.00
Unterdruck (bar)
0,025
Biegeradius (mm)
123.00
Gewicht (kg/m)
3.81
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
11 / 280
Ø - Außen (mm)
294.00
Unterdruck (bar)
0,020
Biegeradius (mm)
125.00
Gewicht (kg/m)
3.88
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 300
Ø - Außen (mm)
314.00
Unterdruck (bar)
0,020
Biegeradius (mm)
133.00
Gewicht (kg/m)
4.14
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 350
Ø - Außen (mm)
364.00
Unterdruck (bar)
0,015
Biegeradius (mm)
153.00
Gewicht (kg/m)
4.82
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 400
Ø - Außen (mm)
414.00
Unterdruck (bar)
0,015
Biegeradius (mm)
173.00
Gewicht (kg/m)
5.50
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
16 / 405-406
Ø - Außen (mm)
420.00
Unterdruck (bar)
0,010
Biegeradius (mm)
176.00
Gewicht (kg/m)
5.58
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 450
Ø - Außen (mm)
464.00
Unterdruck (bar)
0,010
Biegeradius (mm)
193.00
Gewicht (kg/m)
6.17
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 500
Ø - Außen (mm)
514.00
Unterdruck (bar)
0,005
Biegeradius (mm)
213.00
Gewicht (kg/m)
6.85
Lagerlängen (m)
3 6
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 600
Ø - Außen (mm)
614.00
Unterdruck (bar)
0,005
Biegeradius (mm)
253.00
Gewicht (kg/m)
8.21
Lagerlängen (m)
3
Weitere Artikeldetails
Ø- Innen (inch/mm)
24 / 610
Ø - Außen (mm)
624.00
Unterdruck (bar)
0,005
Biegeradius (mm)
257.00
Gewicht (kg/m)
8.35
Lagerlängen (m)
3
Weitere Artikeldetails
Ø- Innen (inch/mm)
28 / 712
Ø - Außen (mm)
726.00
Unterdruck (bar)
0,005
Biegeradius (mm)
298.00
Gewicht (kg/m)
9.73
Lagerlängen (m)
3
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 800
Ø - Außen (mm)
814.00
Unterdruck (bar)
0,002
Biegeradius (mm)
333.00
Gewicht (kg/m)
10.91
Lagerlängen (m)
3
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, Produkte können auf Anfrage höher belastet werden. Der Biegeradius wird durch die Innenseite des Schlauchbogens gemessen. Technische Änderungen vorbehalten. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf 20 °C. Weitere Informationen finden Sie in unserem Technik-Bereich unter www.norres.com/de/technik/.
