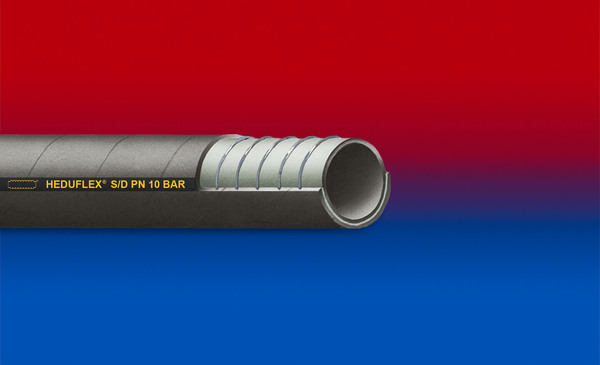

3640 HEDUFLEX®

126301_3640_heduflex_main
126301_3640_heduflex_main
Gummi-Saug- und Druckschlauch
Gas + Staub + Feststoff + Flüssigkeit Abriebfest Innenglätte Druckfest Formstabil
Anfragen
Datenblatt
Produktdetails Artikelvarianten

Produktdetails

Anwendung

  • geeignet für schwere Anwendungen in der Industrie, Landwirtschaft, Bau, Infrastruktur und Gartenbau
  • für Betriebswasser und Gülle
  • Häufige Verwendung auf der Saugseite von Pumpen

Eigenschaften

  • bedingt säuren- und laugenbeständig
  • sehr lange Lebensdauer durch robuste Konstruktion, dicke Wandstärke und verschleißfeste Außendecke
  • Vakuum bis 0,9 bar
  • gemäß der Norm EN ISO 1307:2008

Temperaturbereich

  • -30°C bis 80°C

Konstruktion

  • Innenseele aus SBR
  • Außendecke aus SBR
  • Außendecke stoffgemustert
  • innen glatt
  • Stahlspirale
  • Gewebeeinlagen

Liefervarianten

  • Innenseele schwarz, Außendecke schwarz

Artikelvarianten

Ø- Innen


(inch/mm)
Ø - Außen


(mm)
Wand-
stärke

(mm)
Betriebsdruck
(20°C)

(bar)
Platzdruck
(20°C)

(bar)
Biege-
radius

(mm)
Gewicht


(kg/m)
Lager-
längen

(m)
Bestellnummer
3/4 / 19
30.00
5.50
10,000
30,000
95.00
0.68
40
3640-019-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
3/4 / 19
Ø - Außen (mm)
30.00
Wandstärke (mm)
5.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
95.00
Gewicht (kg/m)
0.68
Lagerlängen (m)
40
1 / 25
35.00
5.00
10,000
30,000
125.00
0.81
40
3640-025-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
1 / 25
Ø - Außen (mm)
35.00
Wandstärke (mm)
5.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
125.00
Gewicht (kg/m)
0.81
Lagerlängen (m)
40
1,25 / 32
43.00
5.50
10,000
30,000
160.00
1.00
40
3640-032-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
43.00
Wandstärke (mm)
5.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
160.00
Gewicht (kg/m)
1.00
Lagerlängen (m)
40
1,5 / 38
50.00
6.00
10,000
30,000
190.00
1.30
40
3640-038-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
50.00
Wandstärke (mm)
6.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
190.00
Gewicht (kg/m)
1.30
Lagerlängen (m)
40
- / 40
52.00
6.00
10,000
30,000
200.00
1.35
40
3640-040-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
52.00
Wandstärke (mm)
6.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
200.00
Gewicht (kg/m)
1.35
Lagerlängen (m)
40
2 / 51
64.00
6.50
10,000
30,000
210.00
1.74
40
3640-050-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 51
Ø - Außen (mm)
64.00
Wandstärke (mm)
6.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
210.00
Gewicht (kg/m)
1.74
Lagerlängen (m)
40
2,36 / 60
73.00
6.50
10,000
30,000
240.00
2.26
40
3640-060-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
73.00
Wandstärke (mm)
6.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
240.00
Gewicht (kg/m)
2.26
Lagerlängen (m)
40
2,5 / 63
79.00
8.00
10,000
30,000
260.00
2.50
40
3640-063-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63
Ø - Außen (mm)
79.00
Wandstärke (mm)
8.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
260.00
Gewicht (kg/m)
2.50
Lagerlängen (m)
40
3 / 75
90.00
7.00
10,000
30,000
310.00
2.92
20 40
3640-075-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75
Ø - Außen (mm)
90.00
Wandstärke (mm)
7.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
310.00
Gewicht (kg/m)
2.92
Lagerlängen (m)
20 40
- / 80
95.00
7.50
10,000
30,000
320.00
3.30
40
3640-080-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
95.00
Wandstärke (mm)
7.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
320.00
Gewicht (kg/m)
3.30
Lagerlängen (m)
40
- / 90
105.00
7.50
10,000
30,000
360.00
3.67
40
3640-090-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 90
Ø - Außen (mm)
105.00
Wandstärke (mm)
7.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
360.00
Gewicht (kg/m)
3.67
Lagerlängen (m)
40
4 / 102
116.00
7.00
10,000
30,000
410.00
3.96
10 20 40
3640-100-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 102
Ø - Außen (mm)
116.00
Wandstärke (mm)
7.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
410.00
Gewicht (kg/m)
3.96
Lagerlängen (m)
10 20 40
- / 110
126.00
8.00
10,000
30,000
440.00
4.90
20
3640-110-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 110
Ø - Außen (mm)
126.00
Wandstärke (mm)
8.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
440.00
Gewicht (kg/m)
4.90
Lagerlängen (m)
20
5 / 127
144.00
8.50
10,000
30,000
510.00
6.00
20
3640-125-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 127
Ø - Außen (mm)
144.00
Wandstärke (mm)
8.50
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
510.00
Gewicht (kg/m)
6.00
Lagerlängen (m)
20
6 / 152
170.00
9.00
10,000
30,000
760.00
7.95
20
3640-150-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 152
Ø - Außen (mm)
170.00
Wandstärke (mm)
9.00
Betriebsdruck (20°C) (bar)
10,000
Platzdruck (20°C) (bar)
30,000
Biegeradius (mm)
760.00
Gewicht (kg/m)
7.95
Lagerlängen (m)
20
8 / 203
224.00
10.50
6,000
18,000
1015.00
12.60
5 6
3640-200-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 203
Ø - Außen (mm)
224.00
Wandstärke (mm)
10.50
Betriebsdruck (20°C) (bar)
6,000
Platzdruck (20°C) (bar)
18,000
Biegeradius (mm)
1015.00
Gewicht (kg/m)
12.60
Lagerlängen (m)
5 6
10 / 254
275.00
10.50
6,000
18,000
1270.00
16.50
5 6
3640-250-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
10 / 254
Ø - Außen (mm)
275.00
Wandstärke (mm)
10.50
Betriebsdruck (20°C) (bar)
6,000
Platzdruck (20°C) (bar)
18,000
Biegeradius (mm)
1270.00
Gewicht (kg/m)
16.50
Lagerlängen (m)
5 6
12 / 305
326.00
10.50
6,000
18,000
1830.00
21.50
3 5
3640-300-000
Weitere Artikeldetails
Ø- Innen (inch/mm)
12 / 305
Ø - Außen (mm)
326.00
Wandstärke (mm)
10.50
Betriebsdruck (20°C) (bar)
6,000
Platzdruck (20°C) (bar)
18,000
Biegeradius (mm)
1830.00
Gewicht (kg/m)
21.50
Lagerlängen (m)
3 5
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, Produkte können auf Anfrage höher belastet werden. Der Biegeradius wird durch die Innenseite des Schlauchbogens gemessen. Technische Änderungen vorbehalten. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf 20 °C. Weitere Informationen finden Sie in unserem Technik-Bereich unter www.norres.com/de/technik/.
