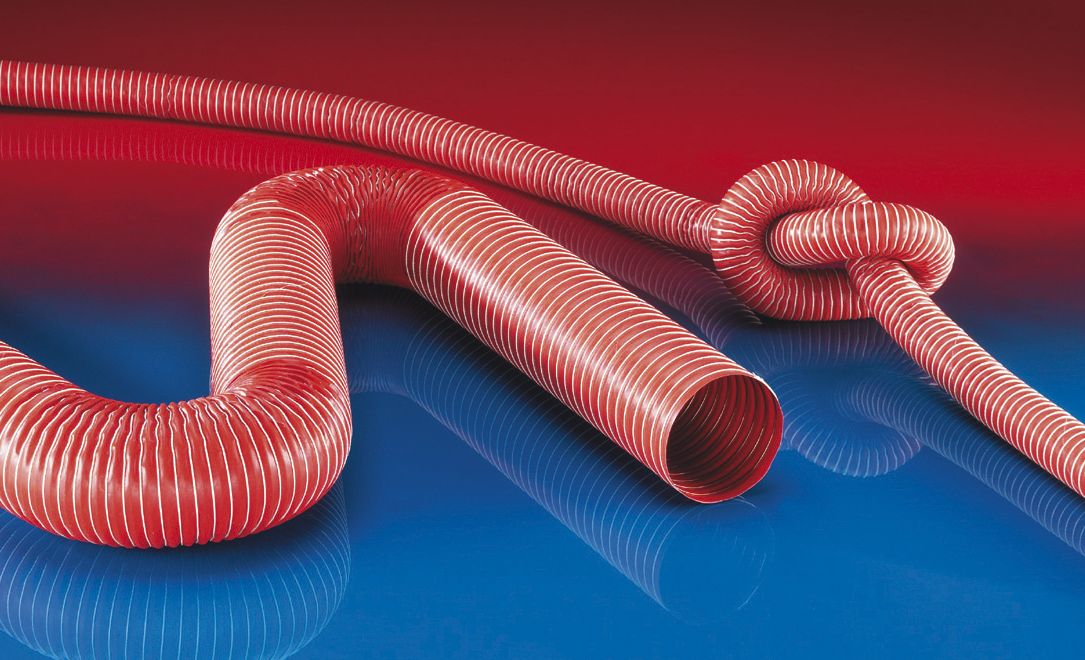

SIL 391 ONE
Silikonová hadice, jednovrstvá (do +280°C)
Detaily produktu
Aplikace
- flexibilní hadice na horký a studený vzduch
- granulát/ sušička granulátu, horkovzdušná sušička
- vytlačovací linka/ chladící vzduch u vytlačovací hlavy
- dodávka vzduchu: UV sušička, infračervená sušička
- ventilace čistých provozů, stroje na výrobu polovodičů
Vlastnosti
- vyztuženo vláknem
- velmi ohebná
- velmi dobrá odolnost vysokým teplotám
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
Teplotní rozsah
- -70°C až 260°C
- krátkodobě až 280°C
Konstrukce
- Silikonová hadice
- 1. pružinový ocelový drát
- 2. Páska s textilní výztuhou; stěna: Silikon povrstvený skelným vláknem
- 3. vyztuženo drátem
Varianty k dodání
- další průměry a délky jsou k dispozici na vyžádání
Možnosti položky
Vnitřní průměr
(in / mm)
(in / mm)
Vnější
průměr
(mm)
průměr
(mm)
Přetlak
(bar)
(bar)
Podtlak
(bar)
(bar)
Poloměr
ohybu
(mm)
ohybu
(mm)
Hmotnost
(kg/m)
(kg/m)
Rozměry
skladem
(m)
skladem
(m)
Výrobní
délky
(m)
délky
(m)
Číslo
objednávky
objednávky
Vnitřní průměr (in / mm)
- / 13
Vnější průměr (mm)
15.00
Přetlak (bar)
1,800
Podtlak (bar)
0,580
Poloměr ohybu (mm)
9.00
Hmotnost (kg/m)
0.05
Rozměry skladem (m)
-
Výrobní délky (m)
4
Vnitřní průměr (in / mm)
3/4 / 19
Vnější průměr (mm)
21.00
Přetlak (bar)
1,800
Podtlak (bar)
0,580
Poloměr ohybu (mm)
12.00
Hmotnost (kg/m)
0.08
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 22
Vnější průměr (mm)
24.00
Přetlak (bar)
1,800
Podtlak (bar)
0,580
Poloměr ohybu (mm)
13.00
Hmotnost (kg/m)
0.09
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1 / 25
Vnější průměr (mm)
29.00
Přetlak (bar)
1,500
Podtlak (bar)
0,580
Poloměr ohybu (mm)
17.00
Hmotnost (kg/m)
0.12
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1,25 / 32
Vnější průměr (mm)
35.00
Přetlak (bar)
1,500
Podtlak (bar)
0,580
Poloměr ohybu (mm)
19.00
Hmotnost (kg/m)
0.13
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1,5 / 38
Vnější průměr (mm)
42.00
Přetlak (bar)
1,500
Podtlak (bar)
0,580
Poloměr ohybu (mm)
23.00
Hmotnost (kg/m)
0.17
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 41
Vnější průměr (mm)
45.00
Přetlak (bar)
1,500
Podtlak (bar)
0,570
Poloměr ohybu (mm)
25.00
Hmotnost (kg/m)
0.18
Rozměry skladem (m)
-
Výrobní délky (m)
4
Vnitřní průměr (in / mm)
1,75 / 44-45
Vnější průměr (mm)
48.00
Přetlak (bar)
1,500
Podtlak (bar)
0,560
Poloměr ohybu (mm)
26.00
Hmotnost (kg/m)
0.19
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
55.00
Přetlak (bar)
1,500
Podtlak (bar)
0,500
Poloměr ohybu (mm)
30.00
Hmotnost (kg/m)
0.25
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2,25 / 57
Vnější průměr (mm)
61.00
Přetlak (bar)
1,300
Podtlak (bar)
0,500
Poloměr ohybu (mm)
33.00
Hmotnost (kg/m)
0.28
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
67.00
Přetlak (bar)
1,300
Podtlak (bar)
0,500
Poloměr ohybu (mm)
36.00
Hmotnost (kg/m)
0.30
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 70
Vnější průměr (mm)
74.00
Přetlak (bar)
1,200
Podtlak (bar)
0,500
Poloměr ohybu (mm)
39.00
Hmotnost (kg/m)
0.40
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
80.00
Přetlak (bar)
1,100
Podtlak (bar)
0,390
Poloměr ohybu (mm)
42.00
Hmotnost (kg/m)
0.41
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
84.00
Přetlak (bar)
1,100
Podtlak (bar)
0,390
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
3,2 / 83
Vnější průměr (mm)
87.00
Přetlak (bar)
1,100
Podtlak (bar)
0,390
Poloměr ohybu (mm)
46.00
Hmotnost (kg/m)
0.47
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
93.00
Přetlak (bar)
1,100
Podtlak (bar)
0,380
Poloměr ohybu (mm)
49.00
Hmotnost (kg/m)
0.50
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 95
Vnější průměr (mm)
99.00
Přetlak (bar)
1,100
Podtlak (bar)
0,380
Poloměr ohybu (mm)
52.00
Hmotnost (kg/m)
0.54
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
106.00
Přetlak (bar)
1,100
Podtlak (bar)
0,300
Poloměr ohybu (mm)
55.00
Hmotnost (kg/m)
0.57
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 108
Vnější průměr (mm)
113.00
Přetlak (bar)
1,000
Podtlak (bar)
0,300
Poloměr ohybu (mm)
59.00
Hmotnost (kg/m)
0.68
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
4,5 / 114
Vnější průměr (mm)
119.00
Přetlak (bar)
1,000
Podtlak (bar)
0,300
Poloměr ohybu (mm)
62.00
Hmotnost (kg/m)
0.73
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 121
Vnější průměr (mm)
126.00
Přetlak (bar)
0,900
Podtlak (bar)
0,290
Poloměr ohybu (mm)
66.00
Hmotnost (kg/m)
0.76
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
132.00
Přetlak (bar)
0,900
Podtlak (bar)
0,210
Poloměr ohybu (mm)
69.00
Hmotnost (kg/m)
0.81
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
145.00
Přetlak (bar)
0,900
Podtlak (bar)
0,200
Poloměr ohybu (mm)
75.00
Hmotnost (kg/m)
0.89
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
157.00
Přetlak (bar)
0,800
Podtlak (bar)
0,180
Poloměr ohybu (mm)
81.00
Hmotnost (kg/m)
1.05
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
165.00
Přetlak (bar)
0,700
Podtlak (bar)
0,160
Poloměr ohybu (mm)
85.00
Hmotnost (kg/m)
1.10
Rozměry skladem (m)
-
Výrobní délky (m)
4
Vnitřní průměr (in / mm)
6,5 / 165
Vnější průměr (mm)
170.00
Přetlak (bar)
0,700
Podtlak (bar)
0,150
Poloměr ohybu (mm)
88.00
Hmotnost (kg/m)
1.18
Rozměry skladem (m)
-
Výrobní délky (m)
4
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
183.00
Přetlak (bar)
0,600
Podtlak (bar)
0,140
Poloměr ohybu (mm)
94.00
Hmotnost (kg/m)
1.21
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
208.00
Přetlak (bar)
0,600
Podtlak (bar)
0,100
Poloměr ohybu (mm)
107.00
Hmotnost (kg/m)
1.38
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
259.00
Přetlak (bar)
0,400
Podtlak (bar)
0,100
Poloměr ohybu (mm)
132.00
Hmotnost (kg/m)
1.65
Rozměry skladem (m)
4
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
310.00
Přetlak (bar)
0,100
Podtlak (bar)
0,070
Poloměr ohybu (mm)
158.00
Hmotnost (kg/m)
2.00
Rozměry skladem (m)
4
Výrobní délky (m)
-
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/.
