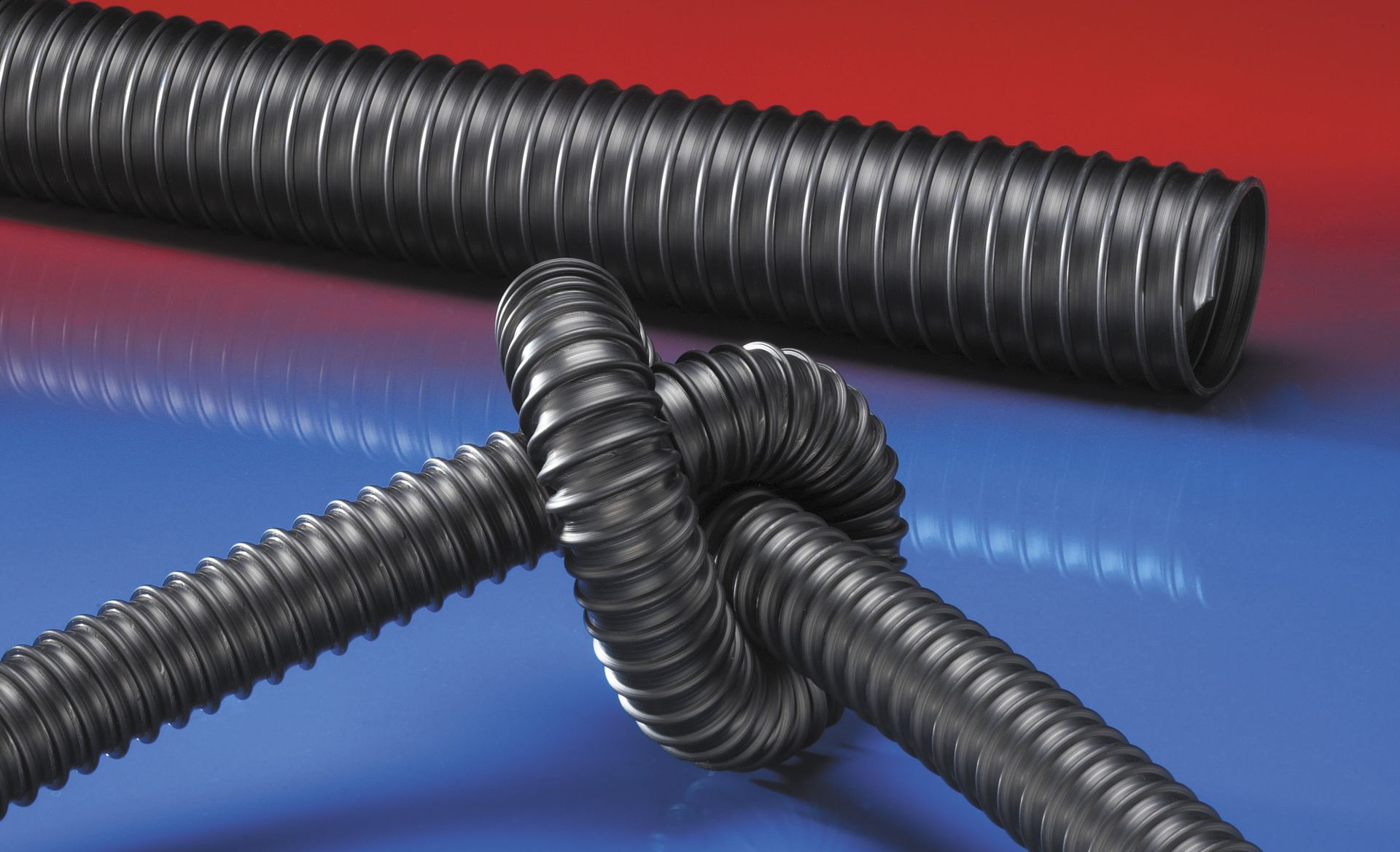

AIRDUC® PUR 351 EC (MD)
Elektricky vodivá polyuretanová hadice, středně těžká
Detaily produktu
Aplikace
- flexibilní hadice na vzduch, brusiva, sypké materiály a granulát
- průmyslové vysavače, vysavače
- prostor s nebezpečím výbuchu
- uhelné doly, doly, stavba tunelů: ventilace, odvětrávání metanu
Vlastnosti
- vysoce oděruvzdorná
- dobrá odolnost vůči olejům, benzínu a chemikáliím
- velmi dobrá flexibilita při nízkých teplotách
- elektricky vodivá stěna s povrchovým a el. odporem <10³Ω (v souladu s NFPA 652 <10⁶ Ω)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pneumatická přeprava hořlavých prachů a sypkých materiálů (zóna 20, 21, 22 uvnitř), odsávání hořlavých prachů (zóna 22 uvnitř)
- v souladu s ATEX 2014/34 / EU (1999/92 / ES) a německým TRGS 727: pro dopravu hořlavých kapalin (uvnitř zóny 0, 1, 2), pro dopravu pro nehořlavé kapaliny, pro použití v zóně 0 - 1 - 2 (plyny)
- dle DIN 26057 Typ 2
- odpovídá směrnici RoHS
- REACH dle --> Technologie / Technické informace / REACH
Teplotní rozsah
- -40°C až 90°C
Konstrukce
- AIRDUC® profil
- 1. pružinový ocelový drát usazený pevně ve stěně hadice
- 2. stěna: elektricky vodivý prémiový ester-polyuretan (Pre-PUR®)
- 3. šírka stěny 0,7 mm cca.
Varianty k dodání
- další průměry a délky jsou k dispozici na vyžádání
- černá (standart)
- zákaznické značení produktu
Možnosti položky
Vnitřní průměr
(in / mm)
(in / mm)
Vnější
průměr
(mm)
průměr
(mm)
Tlak dle
DIN 26057
(při 50% prodloužení)
(bar)
DIN 26057
(při 50% prodloužení)
(bar)
Podtlak
DIN 26057
(axially fixed)
(bar)
DIN 26057
(axially fixed)
(bar)
Poloměr
ohybu
(mm)
ohybu
(mm)
Hmotnost
(kg/m)
(kg/m)
Rozměry
skladem
(m)
skladem
(m)
Výrobní
délky
(m)
délky
(m)
Číslo
objednávky
objednávky
Vnitřní průměr (in / mm)
1 / 25
Vnější průměr (mm)
32.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
2,445 (4,06)
Podtlak DIN 26057 (axially fixed) (bar)
0,460 (1,00)
Poloměr ohybu (mm)
23.00
Hmotnost (kg/m)
0.20
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 30
Vnější průměr (mm)
38.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,945 (3,22)
Podtlak DIN 26057 (axially fixed) (bar)
0,440 (1,00)
Poloměr ohybu (mm)
26.00
Hmotnost (kg/m)
0.26
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1,25 / 32
Vnější průměr (mm)
40.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,830 (3,03)
Podtlak DIN 26057 (axially fixed) (bar)
0,430 (1,00)
Poloměr ohybu (mm)
27.00
Hmotnost (kg/m)
0.28
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1,5 / 38
Vnější průměr (mm)
46.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,550 (2,56)
Podtlak DIN 26057 (axially fixed) (bar)
0,400 (1,00)
Poloměr ohybu (mm)
31.00
Hmotnost (kg/m)
0.32
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 40
Vnější průměr (mm)
48.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,475 (2,44)
Podtlak DIN 26057 (axially fixed) (bar)
0,390 (1,00)
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.34
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
1,75 / 44-45
Vnější průměr (mm)
53.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,315 (2,18)
Podtlak DIN 26057 (axially fixed) (bar)
0,360 (1,00)
Poloměr ohybu (mm)
35.00
Hmotnost (kg/m)
0.38
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
58.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
1,190 (1,96)
Podtlak DIN 26057 (axially fixed) (bar)
0,340 (1,00)
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.41
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
68.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,995 (1,64)
Podtlak DIN 26057 (axially fixed) (bar)
0,265 (0,84)
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.49
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
73.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,920 (1,52)
Podtlak DIN 26057 (axially fixed) (bar)
0,235 (0,71)
Poloměr ohybu (mm)
47.00
Hmotnost (kg/m)
0.53
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 70
Vnější průměr (mm)
79.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,855 (1,41)
Podtlak DIN 26057 (axially fixed) (bar)
0,195 (0,84)
Poloměr ohybu (mm)
50.00
Hmotnost (kg/m)
0.57
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
84.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,800 (1,32)
Podtlak DIN 26057 (axially fixed) (bar)
0,180 (0,73)
Poloměr ohybu (mm)
53.00
Hmotnost (kg/m)
0.61
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
89.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,750 (1,24)
Podtlak DIN 26057 (axially fixed) (bar)
0,165 (0,64)
Poloměr ohybu (mm)
56.00
Hmotnost (kg/m)
0.65
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
99.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,670 (1,10)
Podtlak DIN 26057 (axially fixed) (bar)
0,145 (0,51)
Poloměr ohybu (mm)
62.00
Hmotnost (kg/m)
0.73
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
109.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,605 (1,00)
Podtlak DIN 26057 (axially fixed) (bar)
0,115 (0,41)
Poloměr ohybu (mm)
68.00
Hmotnost (kg/m)
0.79
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
119.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,550 (0,91)
Podtlak DIN 26057 (axially fixed) (bar)
0,100 (0,34)
Poloměr ohybu (mm)
74.00
Hmotnost (kg/m)
0.87
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
4,72 / 120
Vnější průměr (mm)
129.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,505 (0,83)
Podtlak DIN 26057 (axially fixed) (bar)
0,085 (0,28)
Poloměr ohybu (mm)
80.00
Hmotnost (kg/m)
0.94
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
134.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,485 (0,80)
Podtlak DIN 26057 (axially fixed) (bar)
0,075 (0,26)
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
0.98
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
149.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,430 (0,71)
Podtlak DIN 26057 (axially fixed) (bar)
0,075 (0,21)
Poloměr ohybu (mm)
92.00
Hmotnost (kg/m)
1.09
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
159.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,405 (0,67)
Podtlak DIN 26057 (axially fixed) (bar)
0,070 (0,37)
Poloměr ohybu (mm)
98.00
Hmotnost (kg/m)
1.33
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
169.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,380 (0,63)
Podtlak DIN 26057 (axially fixed) (bar)
0,060 (0,32)
Poloměr ohybu (mm)
104.00
Hmotnost (kg/m)
1.41
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
189.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,335 (0,56)
Podtlak DIN 26057 (axially fixed) (bar)
0,050 (0,24)
Poloměr ohybu (mm)
116.00
Hmotnost (kg/m)
1.59
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
209.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,305 (0,50)
Podtlak DIN 26057 (axially fixed) (bar)
0,050 (0,19)
Poloměr ohybu (mm)
128.00
Hmotnost (kg/m)
1.76
Rozměry skladem (m)
10
Výrobní délky (m)
-
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
259.00
Tlak dle DIN 26057 (při 50% prodloužení) (bar)
0,245 (0,40)
Podtlak DIN 26057 (axially fixed) (bar)
0,020 (0,11)
Poloměr ohybu (mm)
158.00
Hmotnost (kg/m)
2.43
Rozměry skladem (m)
10
Výrobní délky (m)
-
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/.
